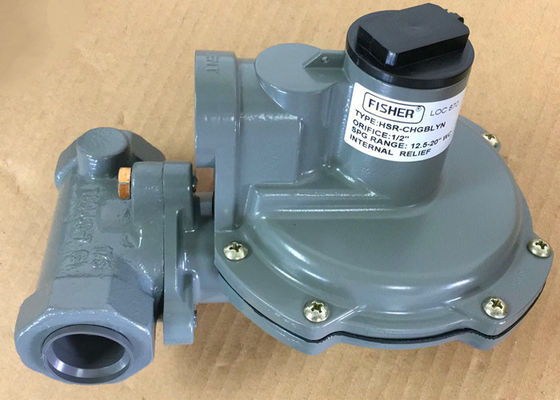

Le modèle Pressure Reducing Regulator de Fisher HSR-CHGBLYN emploient pour le brûleur à gaz
Les Etats-Unis que Fisher Brand HSR direct-a actionnés, les régulateurs réduisant la pression à ressort fournissent le contrôle dans des applications résidentielles, commerciales, et industrielles pour les gaz de pétrole liquéfiés naturels, manufacturés, ou. Soulagement interne à travers les aides de diaphragme réduire au minimum la surpression. N'importe quelle pression de débouché au-dessus du point de commencement-à-décharge du ressort non réglable de soupape de sécurité écarte le diaphragme le siège de soupape de sécurité, permettant la surpression d'exhaler. Les régulateurs rencontrent la norme ANSI B109.4/CGA 6,18.
Caractéristiques
Corps d'angle
Corps de globe
Capacité élevée
Design compact
Soulagement interne de capacité élevée
Répond ou dépasse à des exigences de la norme ANSI B109.4/CGA 6,18
Exactitude fixe du facteur/PFM
Styles de connexion de taille du corps et d'extrémité
1 x d'un pouce, corps de globe de TNP
Pression d'admission permise
Urgence : barre 150 psig/10,3
Pression de fonctionnement maximum : barre 125 psig/8,6
Pression permise de débouché
Urgence (enfermer) : barre 25 psig/1,7
La pression de fonctionnement maximum d'éviter les pièces internes endommagent : différentiel de 3 livres par pouce carré/0,21 barres au-dessus de l'arrangement de pression de débouché
Pression de débouché
1,25 à 2.2psi/0.09 à 0.15bar
Chaînes de pression de débouché de régulateur de pression du pêcheur HSR
4 à 6 pouces de w.c. (10 à 15 mbar)
6 à 8 pouces de w.c. (15 à 20 mbar)
8 à 10 pouces de w.c. (20 à 25 mbar
10 à 12,5 pouces de w.c. (25 à 31mbar)
12,5 à 20 pouces de w.c. (31to 50 mbar)
20 à 35 pouces de w.c. (50 à 87 mbar)
1,25 à 2,2 barres de psig (0,09 à 0,15)
Enregistrement de pression
Interne
Capacités de la température
-20 à 160°F/-29 à 71°C
Pression d'admission fonctionnante de maximum du tableau 1.
| TAILLE D'ORIFICE |
CG. GRAND -OUVERT |
PRESSION D'ADMISSION FONCTIONNANTE MAXIMUM D'OBTENIR |
| BONNE REPRÉSENTATION DE RÉGLEMENTATION |
| Pouce |
millimètre |
POUR LE CLASSEMENT PAR TAILLE DE SOULAGEMENT |
psig |
barre |
| 1/8 |
3,2 |
12,5 |
125 |
8,6 |
| 3/16 |
4,8 |
28,2 |
100 |
6,9 |
| 1/4 |
6,4 |
50 |
60 |
4,1 |
| 3/8 |
9,5 |
105 |
30 |
2,1 |
| 1/2 |
13 |
185 |
20 |
1,4 |
Chaînes de pression de débouché du tableau 2.
| GAMME DE PRESSION DE DÉBOUCHÉ |
RESSORT |
DIAMÈTRE DE FIL DE RESSORT |
LONGUEUR LIBRE DE RESSORT |
| COULEUR |
Pouce |
millimètre |
Pouce |
millimètre |
| 4 à 6" w.c. /10 à 15 mbar |
Orange |
0,062 |
1,57 |
3,40 |
86,4 |
| 6 à 8" w.c. /15 à 20 mbar |
Jaune |
0,067 |
1,70 |
3,61 |
91,4 |
| 8 à 10" w.c. /20 à 25 mbar |
Noir |
0,067 |
1,70 |
3,71 |
94,0 |
| 10 à 12,5 » w.c. /25 à 31 mbar |
Argent |
0,072 |
1,83 |
4,10 |
104 |
| 12,5 à 20" w.c. /31 à 50 mbar |
Gris |
0,080 |
2,03 |
3,60 |
91,4 |
| 20 à 35" w.c. /50 à 87 mbar |
Rose |
0,093 |
2,36 |
3,52 |
88,9 |
| 1,25 à 2,2 barres de psig/0,09 à 0,15 |
Bleu-clair |
0,105 |
2,67 |
3,66 |
94,0 |
Représentation de soulagement du tableau 3.
| TAILLE D'ORIFICE |
PRESSION D'ADMISSION MAXIMALE PERMISE SI PRESSION DE DÉBOUCHÉ |
| EST TENU À OU EN DESSOUS de 2 psig/140 mbar |
| Pouce |
millimètre |
psig |
barre |
| 1/8 |
3,2 |
125 |
8,6 |
| 3/16 |
4,8 |
65 |
4,5 |
| 1/4 |
6,4 |
30 |
2,1 |
| 3/8 |
9,5 |
10 |
0,69 |
| 1/2 |
13 |
7 |
0,48 |
| 1. Les essais de performances de soulagement sont conformes à la norme ANSI B109.4 et au CGA 6,18, avec l'ensemble de régulateur à 7 pouces de w.c. /17 mbar, tringlerie de tige ont déconnecté, et ont exhalé directement à l'atmosphère utilisant le 3/4 ou au conduit millimètres d'un pouce/19 ou 25. |
