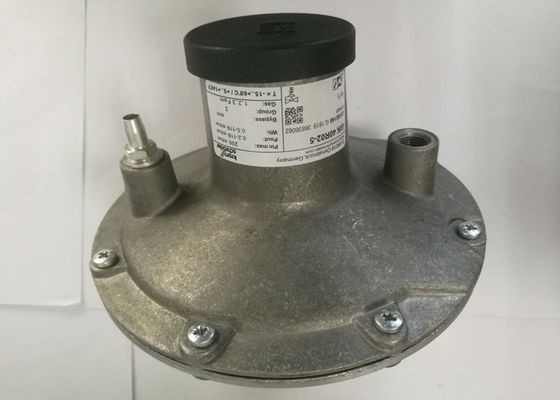

Soupape de commande de gaz du régulateur GIK40R02-5 GIK50R02-5 de rapport de marque de Kromschroder pour le chauffage

Régulateur de rapport de la marque GIK40R02-5 de Krom Schroder

Régulateur du rapport GIK50R02-5

Application
Les régulateurs GIK et GIserve de rapport de gaz/air pour maintenir un rapport constant d'air-gaz et pour régler la pression de gaz d'amont des brûleurs à gaz sur des installations sans combustion préchauffée air.GIK et GI pour le contrôle de modulation, GIK. B avec le by-pass pour haut-bas/outre du contrôle. Règlement de Zeropressure avec le kit de conversion.

Fonction

Le régulateur de rapport de gaz/air de Krom Schroder est activé par la pression de la ligne d'air de combustion. Il règle la pression de débouché de gaz dans le 1:1 de rapport à la pression de contrôle aérien. La capacité de brûleur est variée à l'aide de la valve de contrôle aérien.
Les fluctuations de pression de four exercent le même effet sur la sortie de gaz et d'air, de ce fait signifiant que le mélange air-gaz ne change pas. Le bas taux du feu peut être placé en ajustant le ressort de régulateur.
Dans le cas du contrôle haut-bas (GIK. B), le ressort devrait être entièrement détendu. Les écoulements minimaux d'écoulement seulement par le by-pass. L'arrangement au feu élevé est exécuté par l'intermédiaire des orifices ou des valves sur le brûleur.

Données techniques
GIK, GI
Type de gaz : Le gaz naturel, le gaz de ville, LPG (gazeux), a biologiquement produit le méthane, GIK. L, GI. L seulement pour l'air.
Pression d'admission maximale : 3 psig (200 mbar).

Pression de contrôle d'air de combustion : 0,2 à 48" carte de travail (0,5 à 120 mbar).
Pression de débouché : 0,08 à 47,5" carte de travail (0,2 à 119 mbar).
Différence de pression entre le pe de pression d'admission et la PA de pression de débouché : maximum 40" carte de travail (100 mbar).
Rapport de transmission : 1 : 1.
Diamètre GIK de by-pass. B : GIK 15-25 : norme 0,06 pouces (1,5 millimètres), jusqu'à 0,157 pouces possible (4 millimètres)
GIK 40-50 : norme 0,197 pouces (5 millimètres),
jusqu'à 0,354 pouces possible (9 millimètres).
Ajustement de la gamme à l'écoulement minimal : - 1,2 à +1,2" carte de travail (- 3 à +3 mbar).

GIK
Connexion : TNP-fil.
Connexion pour la ligne de contrôle : 1/4 TNP.
Logement : En aluminium.
Diaphragmes : Perbunan.
Siège de valve : En aluminium.
Disque de valve : Plastique.
Joint de disque de valve : Perbunan.
Vis de by-pass : Laiton.
Température ambiante :
-4 à +158°F (- 20 à +70°C).
