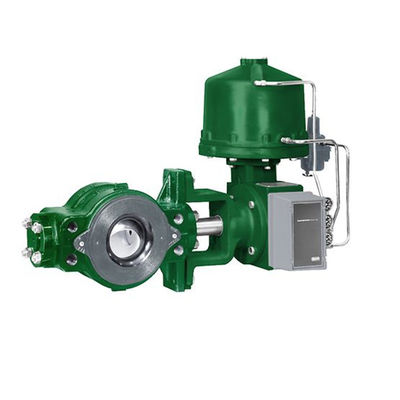

Soupape de commande de Fisher V250

Salut la soupape de commande rotatoire de boule du ‐ V250 est conçue pour l'étranglement et dessus le ‐ lourds de devoir de ‐ outre des applications. Selon la taille, cette valve installe entre les brides de deux canalisations CL600 ou CL900. La valve V250 est disponible avec un joint simple de boule, un anneau d'écoulement, ou une double construction de joint de ‐. Des constructions simples de joint de ‐ sont employées dans des applications serrées d'interruption ; la construction d'anneau d'écoulement peut répondre à des exigences plus élevées de la température. La double construction de joint de ‐, avec un joint dans les ouvertures d'admission et de débouché, est employée dans des applications d'interruption de ‐ d'écoulement bidirectionnel. Salut le robinet à tournant sphérique du ‐ V250 est typiquement utilisé pour des applications d'étranglement et de flux de commande dans des lignes de transmission de gaz, la distribution de gaz, ou des canalisations liquides.

Caractéristiques

1.  La baisse à haute pression Capacité-dépendant de la construction, une valve V250 est capable d'une différence de pression statique maximum de la barre 103 (1500 livres par pouce carré) à 82°C (180°F) pour CL600, et barre 155 (2250 livres par pouce carré) pour constructions CL900 à 38°C (100°F) pour acier de LCC et CF8M (acier inoxydable 316).
2.  ‐ Opération-conique efficace de boule de polygone de ‐ à la connexion d'axe de ‐ (voir le schéma 4) et la connexion cannelée maintenue de déclencheur (voyez que le schéma 5) enlèvent le mouvement ou le deadband perdu de la boîte de vitesse pour des applications de contrôle d'étranglement.
3.  L'excellent écoulement Contrôle-a réduit la conception de port de boule fournit une caractéristique d'écoulement égale modifiée de pourcentage et une excellente caractéristique de réponse.
4.  L'Interruption-interruption serrée avec le joint de la boule V250 est de 0,0001 pour cent de capacité maximale.
5.  Une plus grande construction de robinet à tournant sphérique Capacities-V250 offre de plus grandes capacités que les robinets d'arrêt sphériques conventionnels pour les fluides compressibles et incompressibles.
6.  Les Capacité-matériels aigres de service sont disponibles pour des applications manipulant le service aigre. Ces matériaux sont conformes aux conditions du ‐ 2002 de la NACE MR0175.
7.  La conception équilibrée d'arbre d'entraînement de long de service ‐ de Vie-pression avec le ‐ de PTFE a rayé des incidences et le ‐ de pression a aidé la disposition de cachetage d'axe prévoit une longue durée de service fiable.
8.  La boule de morceau de ‐ d'entretien-Deux et l'ensemble minimum d'axe tient compte de la révision complète d'équilibre ; le remplacement de pièces est gardé à un minimum.
9.  Le système de emballage chargé vivant facultatif d'excellentes capacités-Le environnementales est conçu avec les surfaces très douces d'axe et le chargement vivant pour fournir l'excellent cachetage.

Configuration disponible

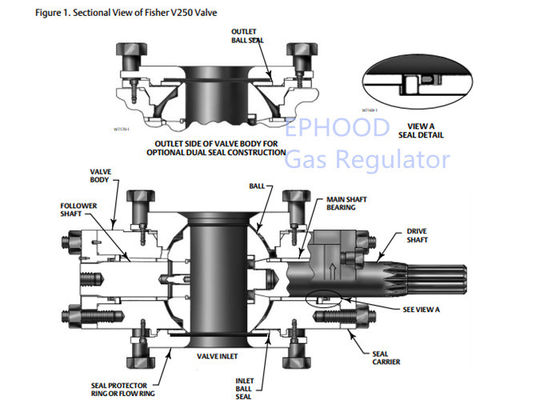

Ensemble de robinet à tournant sphérique de Flangeless avec le joint simple de boule, l'anneau d'écoulement, ou le double joint de boule

Tailles du corps de valve et styles de connexion d'extrémité

Les valves flangeless de NPS 4 à 12 maintenues par la ligne boulons de bride et conçues pour s'adapter entre CL600 ou CL900 ont soulevé le visage de ‐ ou le type les brides communes (ASME B16.5) des valves flangeless de NPS 16 à 24 de ‐ d'anneau maintenues par la ligne boulons de bride et conçues pour s'adapter entre CL600 a soulevé le visage ou le type les brides de joint (ASME B16.5) de ‐ de ‐ d'anneau

Pression d'admission maximum

NPS 4 à 12 compatibles à CL600 ou à CL900 (ASME B16.34) NPS 16 à 24 compatible à CL600 (ASME B16.34)

Chute de pression maximale permise d'interruption

Joint simple de ‐ et double construction de joint de ‐ : Voir le schéma 2.

Écoulement Ring Construction : Limité par l'estimation de la température de ‐ de pression du corps de valve

Classification d'interruption

Joint simple de ‐ et doubles constructions de joint de ‐ : 0,0001% de capacité maximum de valve (moins de 1% de classe ‐ 2 d'IV, d'ANSI/FCI 70 et écoulement Ring Construction de ‐ du CEI 60534 4) : 1% de capacité maximum de valve
