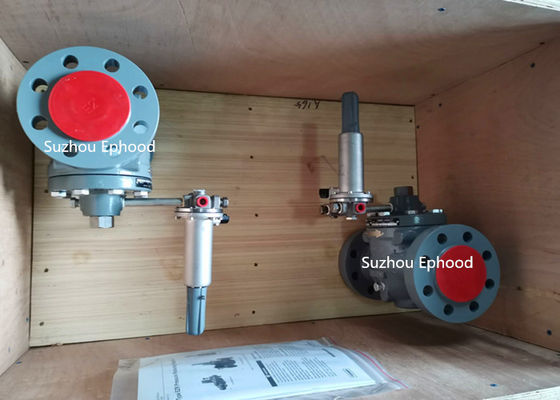

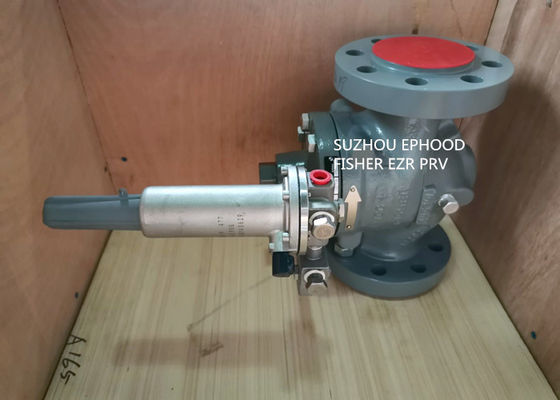

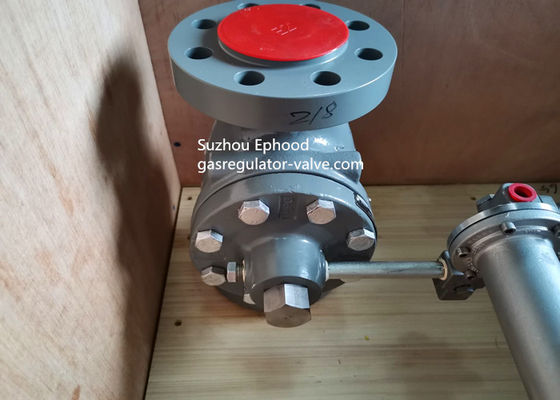

Régulateur de pression réducteur série EZR Emerson Fisher
Régulateur de gaz Fisher EZR à haut débit / Régulateur de pression réducteur Fisher avec pilote 161EB
Régulateur de pression réducteur de type EZR à commande par pilote, conçu pour offrir un fonctionnement précis, souple et silencieux, une fermeture étanche et une longue durée de vie, même en service sale. La série EZR peut être installée dans diverses applications telles que les systèmes de transport/distribution de gaz naturel, les installations industrielles et commerciales. Le type EZROSX est disponible avec un dispositif d'arrêt brusque qui assure une protection contre la surpression et/ou la sous-pression en coupant complètement le débit de gaz vers le système aval.
Caractéristiques
* Fermeture étanche—Le bouchon métallique est conçu pour dévier les particules et les débris loin du diaphragme, assurant une fermeture supérieure et augmentant le temps entre les intervalles de maintenance.
* Protection contre les débris—Le trajet d'écoulement révolutionnaire de la cage de la série EZR minimise les dommages causés par les débris, tandis que le filtre d'entrée en acier inoxydable empêche les grosses particules d'endommager le diaphragme.
* Longue durée de vie—La conception éprouvée du diaphragme intègre un tissu multicouche, un bord surélevé et une forme moulée pour augmenter la résistance, la durabilité et la durée de vie.
* Haute capacité—Le trajet d'écoulement de la série EZR produit la meilleure capacité de sa catégorie, combinée au fonctionnement le plus silencieux. Les produits Fisher™ sont testés en laboratoire, de sorte que 100 % de la capacité de débit publiée peut être utilisée en toute confiance.
* Indicateur de course—Simplifie l'inspection en service et le dépannage du système
* Haute précision—Plusieurs plages de pression de sortie et des bandes proportionnelles étroites offertes par les séries 161EB, 161AY et les pilotes de type PRX/120 offrent à la série EZR un contrôle précis et précis.
* Arrêt brusque intégré—Le type EZR-OSX interrompt le service de gaz en cas de surpression ou de sous-pression.
Spécifications
Configurations disponibles
Voir le tableau 1
Tailles de corps, matériau, raccordement d'extrémité et pression nominale
Voir le tableau 2
Pressions d'entrée maximales :Urgence : 175 psig / 12,1 bar, Fonctionnement : Voir le tableau 3
Pression de sortie maximale:
Urgence (boîtier) : 15 psig / 1,0 bar ; Pour éviter d'endommager les pièces internes : 3 psig / 0,21 bar, différentiel au-dessus du réglage de la pression de sortie
Plages de pression de sortie
Régulateur : 3,5 po c. d'eau à 10 psig / 9 mbar à 0,69 bar Voir le tableau 4
Performance de la soupape de sécurité interne
Plages de température :-20 à 150 °F / -29 à 66 °C
Raccordement d'évent du boîtier de ressort
Soupape de sécurité interne : 1 NPT
Soupape de sécurité haute capacité : 2-1/2 NPT
Raccordement d'enregistrement externe:3/4 NPT
Tailles de corps de vanne principale, styles de raccordement d'extrémité, pression de palier maximale
| TAILLES DE CORPS DE VANNE PRINCIPALE |
MATÉRIAU |
STYLES DE RACCORDEMENT D'EXTRÉMITÉ |
PRESSION |
| NPT |
DN |
| 1"*1", 2"*1", 2"*2" |
25*25, 50*25, 50*50 |
Acier WCC |
CL150RF |
20BAR |
| CL300RF |
52BAR |
| CL600RF |
103BAR |
Plages de pression de sortie (de contrôle) et bandes proportionnelles typiques
| Type |
Plage de pression de sortie |
Bande proportionnelle |
| Psi |
Bar |
Psi |
Bar |
161AY ou
161AYM |
6 à 15 pouces c. d'eau
0,5 à 1,2
1,2 à 2,5
2,5 à 4,5
4,5 à 7 |
15 à 37 mbar
0,03 à 0,08
0,08 à 0,17
0,17 à 0,31
0,31 à 0,48 |
1 pouce c. d'eau
1 pouce c. d'eau
0,5
0,5
0,5 |
3 mbar(2)
3 mbar(2)
0,03(2)
0,03(2)
0,03(2) |
161EB ou
161EBM |
5 à 15
10 à 40
30 à 75
70 à 140
130 à 200
200 à 350 |
0,35 à 1,0
0,69 à 2,8
2,1 à 5,2
4,8 à 10
9 à 14
14 à 24 |
0,5
0,5
0,6
1,3
1,5
3 |
0,03(2)
0,03(2)
0,04(2)
0,09(2)
0,10(2)
0,21(2) |
| 161EB |
30 à 300 |
2,1 à 20,7 |
6 |
0,41 |
