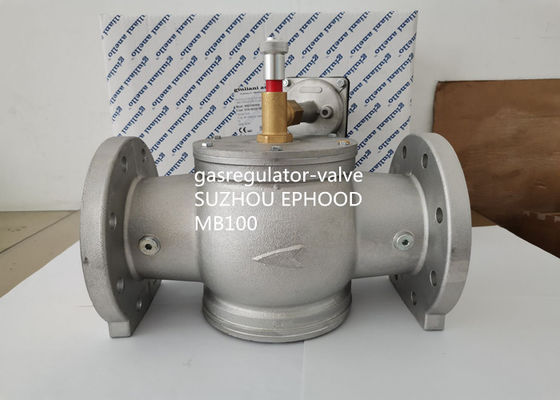

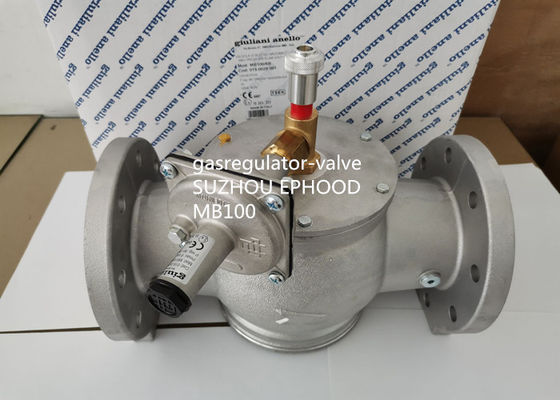

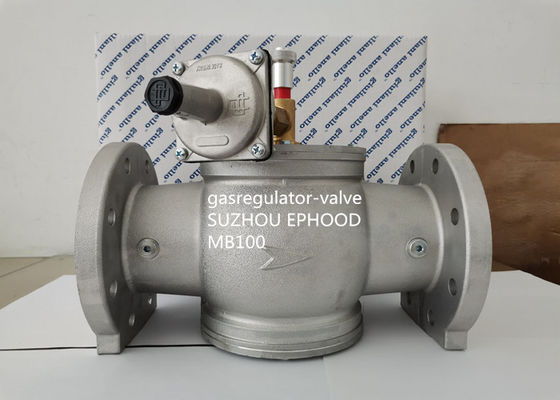

MB100-6B

Application

Carburant : chacune des trois familles du gaz (gaz de ville, méthane, LPG) ; gaz non agressifs.

Spécifications techniques

Connexion : en 10226-1 d'UNI filetée ; PN16 à flasque EN1092-4

Pression d'admission maximum : 1 barre (mb) ; barre 6 (MB/6B)

Température ambiante : -10°C à 60°C

Pression de réponse : ressort bleu : 30 à 120 mbar ; ressort neutre : 80 à 550 mbar

Température de surface maximum : 60°C

Matériel : le corps de valve et la couverture en aluminium ; ressorts d'acier inoxydable et piston de contrôle ; Panier en caoutchouc et joint circulaire de NBR ; l'autre partie sont de laiton, d'aluminium et d'acier galvanisé.

Informations générales

Le claquement maximum de pression a coupé des valves dans le mb et les séries de MB/6B sont des dispositifs de sécurité ont maintenu ouvert dans des conditions de travail normales que grâce à un mécanisme automatique a déclenchées au moment

manuellement réarmant. Si l'assemblée plénière coupée détecte une pression d'admission plus grande que la valeur d'alibration, elle libère le dispositif de fermeture qui arrête l'écoulement de gaz.

Réarmer

Ces valves sont réarmées seulement à la main afin de pouvoir vérifier et dégager les causes de l'urgence. Pour aider réarmer, tous les modèles à flasque sont équipés d'une goupille à double portail, qui empêche devoir construire des déviations sur la tuyauterie entre la valve en amont et en aval. Pour réarmer les valves avec la goupille à double portail suivent les instructions incluses à l'intérieur du paquet, tandis que pour la série filetée, qui a seulement une porte

la goupille, tirent simplement le bouton en aluminium au-dessus de la douille de valve.

Calibrage

1. Vérifiez que toutes les utilités sont éteintes.

2. Ouvrez lentement la valve "Marche/Arrêt" d'amont du système.

3. Augmentez la pression coupée en tournant la vis de réglage appropriée.

4. Ouvrez la valve en suivant la procédure réarmante ; si la valve se ferme encore, augmentez la pression coupée encore.

5. Augmentez la pression de débouché de régulateur jusqu'à la valeur coupée réglée. Si tout en augmentant le régulateur la pression, la valve coupée est déclenchée, augmente la pression coupée jusqu'à ce que la valve soit réarmée.

6. Diminuez lentement la pression coupée jusqu'à ce que la valve soit déclenchée.

7. Reconstituez la pression initiale de débouché de régulateur.

8. Vis sur les chapeaux de sécurité en plastique des vis qui ajustent le régulateur et la valve coupée.

Entretien

Les valves coupées n'exigent aucun entretien spécial. En cas d'un défaut, d'une course une révision générale et d'un essai relatif sur le site. Vérifiez périodiquement l'efficacité de travail du système de sûreté entier en augmentant la pression de régulateur jusqu'à ce que la valve coupée soit déclenchée. Si la valve doit être démontée pour une raison quelconque, assurez-vous qu'il n'y a aucune pression dans le circuit.

Installation

Le claquement maximum de pression a coupé le mb de valves - MB/6B se conforment à 2014/34/UE directif (ATEX) dans la catégorie 2G du groupe II et dans le groupe II, catégorie 2D ; en tant que tels ils conviennent à

installation dans les zones 1 et 21 et, encore plus, dans les zones 2 et 22 aussi classifiés dans la clôture I de 99/92/EC directif.

Les valves coupées décrites ici ne sont pas appropriées pour l'usage dans les zones 0 et 20 aussi défini dans 99/92/EC directif. Pour déterminer la qualification et l'extension des zones dangereuses, voir l'en standard 60079-10. Si installé et maintenu selon les conditions et les instructions données dans le manuel technique inclus, la valve coupée n'est pas une source de danger spécifique.

En particulier, en fonctionnement normal, le dispositif n'émet pas les substances inflammables comme pour produire d'une atmosphère explosive. L'assemblée plénière coupée a une membrane de travail et une membrane de sécurité ; si les coupures de membrane de travail, la membrane de sécurité garantit l'émission de gaz avec le débit des que 30 dm3/h. pas plus hauts.

Une atmosphère explosive continue capable produire d'une zone dangereuse 0 est émise seulement en cas les deux membranes se casser simultanément. En cas la valve est installée dans

touché ou a mal aéré l'emplacement, toutes les précautions nécessaires devrait être pris pour empêcher la valve d'être la cause d'une zone 0. Par exemple, le reniflard coupé d'assemblée plénière peut être conduit dehors par l'intermédiaire d'un tuyau de cuivre relié au trou fileté G1/8 » en enlevant le chapeau en laiton antipoussière.

La position d'assemblée est indifférente ; sur la tuyauterie horizontale, ne placez pas la valve réarmant le bouton faisant face vers le bas. Les directives suivantes devraient être suivies : ne levez pas à l'aide d'un levier sur la douille en assemblant la valve ; assurez-vous que la tuyauterie est bien alignée et qu'il n'y a aucune obstruction ou saleté à l'intérieur ; observez le sens d'écoulement comme montré par la flèche imprimée sur le corps de valve ; vérifiez que tous les pression, tension, paramètres de la température etc. sont satisfaits à ; n'installez pas la valve en contact avec les murs plâtrés ; ne gênez pas ou de quelque façon n'obstruez pas la course du bouton réarmant, car la fermeture ne peut être garantie ; adaptez un gaz approprié d'amont de la valve. La valve coupée devrait être installée d'amont du régulateur de pression. Le débouché d'impulsion (a fileté le trou G1/8 ») sur l'assemblée plénière devrait être relié par l'intermédiaire du tuyau de cuivre, au diamètre aucun moins de 4 millimètres, en aval de le régulateur à une distance du régulateur de 5 fois le diamètre du tuyau.
