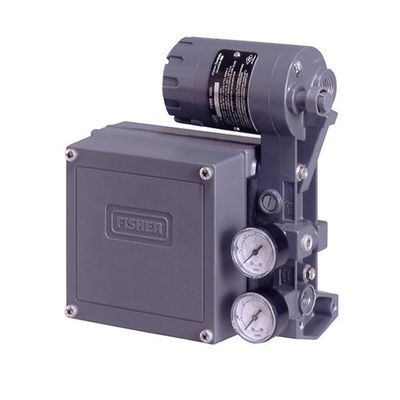

Positionneur à simple effet pneumatique de Fisher 3582, type électro positionneur de valve pneumatique de 3582i

Positionneur et type à simple effet pneumatiques électro positionneur de Fisher 3582 de valve pneumatique de 3582i
Des positionneurs de valve pneumatique de Fisher 3582 sont utilisés avec diaphragme-actionné, des ensembles de soupape de commande de glisser-tige. Ce positionneur de valve pneumatique reçoit un signal d'entrée pneumatique d'un dispositif de contrôle et module la pression d'approvisionnement au déclencheur de soupape de commande, fournissant une position précise de tige de valve qui est proportionnelle au signal d'entrée pneumatique.

Les positionneurs de valve pneumatique de 3582 séries, représentés sur le schéma 1, et le type positionneurs électropneumatiques de valve de 3582i, représentés sur le schéma 2, sont employés avec diaphragme-actionné, des ensembles de soupape de commande de glisser-tige. Les positionneurs de valve pneumatique reçoivent un signal d'entrée pneumatique d'un dispositif de contrôle et modulent la pression d'approvisionnement au déclencheur de soupape de commande, fournissant une position précise de tige de valve qui est proportionnelle au signal d'entrée pneumatique.

Positionneurs de Fisher 3582NS répondre à des exigences typiques de l'industrie nucléaire. Le type construction de 3582NS inclut les matériaux qui fournissent la représentation supérieure aux niveaux élevés de la température et de rayonnement. Les joints circulaires sont EPDM (propylène d'éthylène) et les diaphragmes sont EPDM/Nomex. EPDM démontre la capacité de la température et la durée de conservation supérieures au-dessus des nitriles. Le tissu de diaphragme de Nomex démontre la conservation améliorée de force aux états élevés de la température et de rayonnement.

En outre, le type positionneur de 3582NS est « qualité marchande qualifiée consacrée » sous le 10CFR50 de Fisher, l'annexe B, programme de garantie de la qualité.

Ceux-ci peuvent être fournis en tant qu'articles 10CFR21. Le positionneur électropneumatique de valve de Fisher Type 3582i se compose d'un type convertisseur électropneumatique de 582i installé sur un type 3582 positionneur de valve pneumatique.

Le positionneur de la marque 3582i d'Emerson Fisher fournit une position précise de tige de valve qui est proportionnelle à un signal d'entrée actuel de C.C. Le type convertisseur électropneumatique de 582i, représenté sur le schéma 5, est une unité modulaire qui peut être installée à l'usine ou dans le domaine (2). Le convertisseur reçoit un signal d'entrée dccurrent et fournit un signal de sortie pneumatique proportionnel par une disposition de bec/aileron. Le signal de sortie pneumatique fournit le signal d'entrée au positionneur pneumatique, éliminant le besoin de transducteur monté à distance.
3582 séries pneumatiques et type électro positionneurs de valve pneumatique de 3582i

Caractéristiques

Configurations disponibles

Référez-vous au type description de nombre

Signal d'entrée

Pour 3582 séries : barre 0,2 à 1,0 barre (3 à 15 psig), 0,4 à 2,0 (6 à 30 psig), ou gamme fendue

Pour le type 3582i seulement :

4 au courant constant de C.C de 20 mA avec 30 volts continu de tension maximum de conformité, peuvent être gamme dédoublée

Circuit équivalent

Pour le type 3582i seulement :

120 ohms manoeuvrés par trois diodes Zener de 5,6 volts

Le signal de sortie

Type : Pression pneumatique selon les exigences de déclencheur jusqu'à 95 pour cent d'approvisionnement maximum

Action (1) : Champ-réversible entre direct et inverse dans le positionneur de valve pneumatique

Pression d'approvisionnement (1)

Recommandé : 0,3 barres (5 livres par pouce carré) au-dessus de condition de déclencheur

Maximum : barre 3,4 (50 psig) ou faire pression sur l'estimation du déclencheur, celui qui est inférieur

L'entrée maximum beugle l'estimation de pression

barre 2,4 (35 psig)

Consommation équilibrée maximum d'air (1) (2)

Pour 3582 séries

approvisionnement de 1,4 barres (20 psig) : 0,38 m3/hr normaux (14.0scfh)

approvisionnement de 2,0 barres (30 psig) : 0,48 m3/hr normaux (18.0scfh)

approvisionnement de 2,4 barres (35 psig) : 0,54 m3/hr normaux (20.0scfh)

Pour le type 3582i seulement

approvisionnement de 1,4 barres (20 psig) : 0,42 m3/hr normaux (17.2scfh)

approvisionnement de 2,0 barres (30 psig) : 0,53 m3/hr normaux (21scfh)

approvisionnement de 2,4 barres (35 psig) : 0,59 m3/hr normaux (24scfh)

Une demande maximum d'air d'approvisionnement (1) (2)

Pour 3582 séries et type 3582i :

approvisionnement de 1,4 barres (20 psig) : 4,7 m3/hr normaux (164.5scfh)

approvisionnement de 2,0 barres (30 psig) : 7,0 m3/hr normaux (248,5)

approvisionnement de 2,4 barres (35 psig) : 8,1 m3/hr normaux (285.5scfh)

Représentation

Pour 3582 séries :

Linéarités indépendantes (1) : pour cent ±1 d'envergure du signal de sortie

Hystérésis (1) : 0,5 pour cent d'envergure

Pour le type 3582i seulement :

Linéarités indépendantes (1) : pour cent ±2 d'envergure du signal de sortie

Hystérésis (1) : 0,6 pour cent d'envergure

Perturbation électromagnétique (IEM) (1) : Une fois examiné par CEI 801-3 (1984), le changement de la déviation équilibrée est moins de ±1% à une force de champ électromagnétique de 30 V/m de 20 à 1000 MHz.Positioner est examiné avec loger le chapeau sur et avec le câblage de champ externe dans le conduit rigide en métal.

Pour 3582 séries et type 3582i :

Gain de boucle ouverte (le signal de sortie) (1) :

100 de l'ordre de 0,2 à la barre 1,0 (3 à 15 psig)

55 de l'ordre de 0,4 à la barre 2,0 (6 à 30 psig)

Influences fonctionnantes (1)

Pression d'approvisionnement, pour des unités de 3582 séries : Le voyage de valve change moins de 1,67 pour cent par changement de la barre (0.25percent par 2 livres par pouce carré) de pression d'approvisionnement

Pression d'approvisionnement, pour le type unités de 3582i : Le voyage de valve change moins de 3,62 pour cent par changement de la barre (1.5percent par 2 livres par pouce carré) de pression d'approvisionnement

Limites effectives de la température (1)

Construction standard, pour 3582 séries et

Type unités de 3582i : – 40 à +71_C (– 40 à +160_F)

Type unités de 3582NS : – 40 à +82_C (– 40 à +180_F)

avec des élastomères d'EPDM

Construction à hautes températures (3), pour des types

3582A et C seulement : – 18 à +104_C (0 à +220_F)

Classification électrique

Pour le type 3582i seulement :

Référez-vous au bulletin dangereux de classifications de secteur

pour des approbations spécifiques.

Logement de la classification

Pour le type 3582i seulement :

NEMA 3, LE CEI 60529 IP54 : Montage de l'orientation
exige de l'emplacement de conduit d'être ci-dessous horizontal


Caractéristiques

• Pour le remplacement analogue rapide d'émetteur, l'instrument peut être configuré avec des données de capteur de défaut, la compensation immédiate, le SG différentiel de processus, et la procédure zéro/envergure seulement.
• La conversion analogique-numérique précise et à gain élevé permet la mesure des petits changements dans la variable de processus. Ceci tient compte de l'usage dans le niveau liquide, l'interface, ou les applications difficile de densité.
• Un capteur de température interne permet à représentation cohérente du régulateur de niveau numérique, en dépit des changements de température ambiante.
• Sauvegardes mécaniques conçues dans l'aide numérique de régulateur de niveau pour résister à l'abus physique souvent encouru pendant l'installation ou dans le transport, sans représentation compromettante.
• Les connexions de câblage de champ sont dans un compartiment séparé de l'électronique. Ceci protège l'électronique contre n'importe quelle humidité introduite dans le logement par le câblage de champ.
• Inclut l'autodiagnostic qui détectent une erreur qui peut rendre la mesure de variable de processus inexacte.


Capacités de Fente-gamme du tableau 1.
