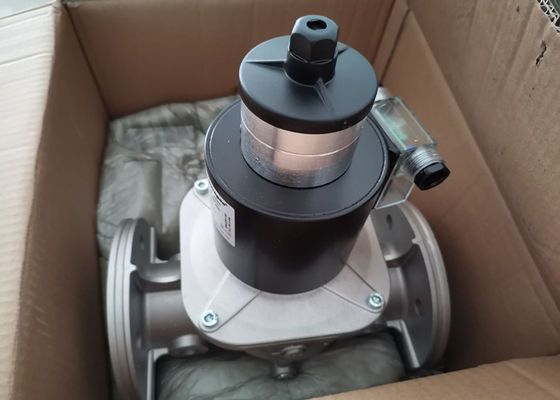

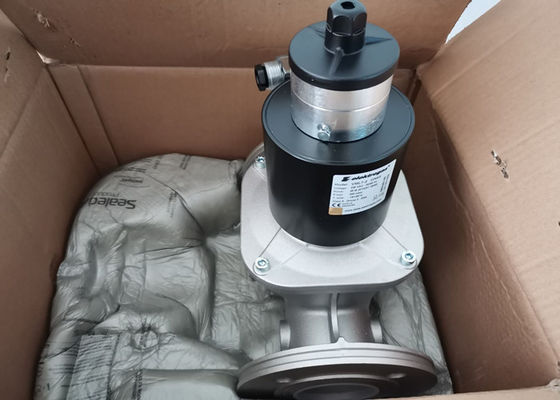

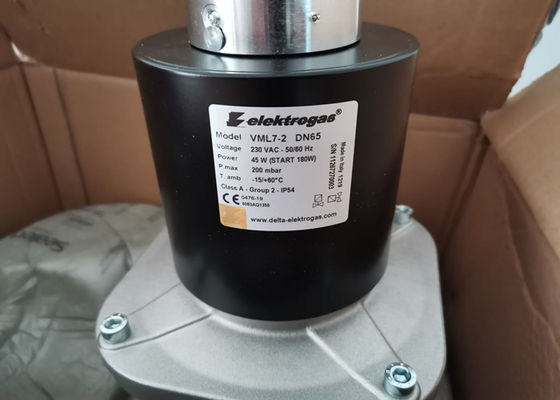

Vanne électromagnétique rapide d'ouverture d'Elektrogas VML7-2 DN65 pour des brûleurs de puissance de gaz

Modèle rapide Safety Solenoid Valve de la vanne électromagnétique d'ouverture d'Elektrogas VML7-2 pour des brûleurs de puissance de gaz

2-1/2 » vannes électromagnétiques de sécurité de connexion d'extrémité de bride pour s'ouvrir lent d'air et de gaz et fermeture rapide

Description pour le modèle de VML

Le type valve d'Elektrogas VML est une vanne électromagnétique en une seule étape s'ouvrante lente, normalement fermée (ouvert whenenergized). Ce type de dispositif convient au blocage d'air ou de gaz et aux contrôles de la diffusion, aux bumers de puissance de gaz de requiredin, aux chaudières de gaz atmosphériques, aux fours industriels et à d'autres des consumingappliances de gaz.

Fonctionnement et application

Le type valve de VML est un dispositif de fermeture de sécurité employant l'approvisionnement de puissance auxiliare.

Quand il est désactivé, le ressort pousse sur le disque de joint, gardant le passage de gaz s'est fermé. Maintenant, la chambre d'admission est sous la pression de gazoduc qui des forces sur le disque, augmentant la fonction fermante et améliorant le joint.

Quand la bobine est actionnée la valve s'ouvre rapidement, contre la force de la pression de ressort et de gaz. L'écoulement peut être ajusté utilisant la vis de réglementation sur le dessus (voir les instructions d'installation et de service).

Si l'alimentation d'énergie est coupée, la valve se ferme rapidement, interrompant l'écoulement de gaz.

Ce genre de vanne électromagnétique s'ouvrante rapide est normalement installé comme sécurité et dispositif de réglementation dans des trains de gaz, pour des applications et des systèmes industriels de chauffage au gaz.

Spécifications techniques

Caractéristiques

Les valves sont faites d'alliage d'aluminium moulé sous pression, avec un éventail pour le connectionsfrom DN10 (3/8" d'inletloutlet) jusqu'à DN80 (3").

Des cachetages sont faits de caoutchouc basé sur NBR certifié pour l'usage avec le gaz (en 549).

Approprié pour l'usage avec de l'air et les gaz non-agressifs a inclus dans les 1, 2 et 3 familles (en 437). Les versions spéciales appropriées aux gaz agressifs, exempt des métaux non ferreux et avec des joints de FPM. Les connexions de tuyau rencontrent le groupe 2 et le cachetage de contre-pression est conforme avec la classe A, s'accordant aux conditions EN161.

La gamme entière peut être donnée dans l'exécution à l'épreuve ex, pour l'utilisation dans les zones 2 et 22, accordant la directive de to2014/34/EU (ATEX).

La valve est ouverte seulement une fois activé : si, pour une raison quelconque, l'alimentation d'énergie descend, les valvecloses immédiatement (coffre-fort intrinsèque).

Équipé du débit et de l'ajustement maximaux de débit de début.

Un filtre à maille fine incorporé protège le siège de valve et le disque aussi bien que les downstreamcomponents et empêche la contamination sale (excepté 6 modèles de barre).

Fourni en connexion G1/8 pour adapter une preuve de commutateur de fermeture ou d'un indicateur visuel.

Fourni en 1/4" indicateur de pression de deux côtés dans la chambre d'admission, pour relier des manomètres, des manos-contact, l'appareil de contrôle de fuite ou d'autres équipements de gaz. Les modèles à flasque sont les withgauges fournis également dans la chambre de débouché.

Les bobines sont équipées en coffret d'extrémité ou de prise d'OIN 4400 (facultative). Les deux systèmes areprovided avec la glande de câble appropriée pour éviter l'eau et la contamination sale.

Tous les composants sont conçus pour résister à tout conditionoccurring mécanique, chimique et thermique pendant le service typique. L'imprégnation et les préparations de surface efficaces ont été employées pour améliorer la robustesse, le cachetage et la résistance mécaniques à la corrosion des composants.

Approprié à l'opération de cycle résistante et qualifié pour le service continu (ED 100%).

Les valves sont 100% examiné par des machineries de essai automatisés et sont entièrement justifiées.

Les vannes électromagnétiques d'Elektrogas sont 100% examiné par des machineries de essai automatisés et sont entièrement justifiées.
