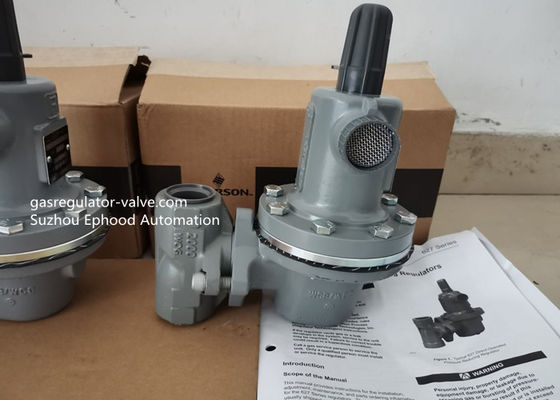

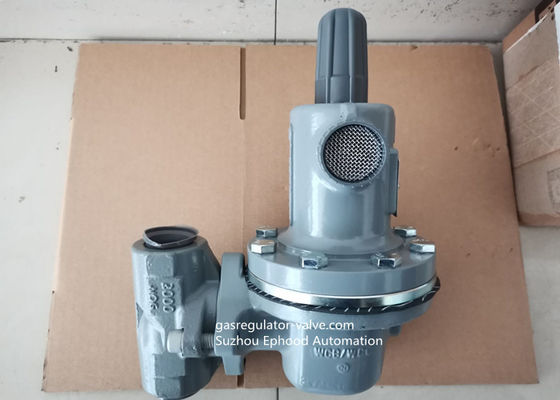

Modèle matériel en acier de Fisher Gas Regulator Self Operated 627H de pression de WCC

Modèle matériel en acier Pressure Gas Regulator de WCC Fisher Gas Regulator 627H
Régulateur de gaz de pression de Fisher Original 627H

Fisher Rosemount

Régulateur de gaz de Fisher Make 627

Régulateur de Fisher 627

Caractéristiques

Soupape de sécurité interne

Indicateur d'opération de soulagement

Facile à maintenir

Adaptabilité d'installation

Polyvalence d'application

Bourreur-résistant

Éventail de capacités d'écoulement

Description

Fisher 627 séries auto-a actionné les régulateurs réduisant la pression (le schéma 1) sont pour des systèmes de pression de ciel et terre. Des régulateurs de Fisher 627 peuvent être employés avec le gaz naturel, l'air, ou un grand choix d'autres gaz. Les caractéristiques de fonctionnement varient selon la construction.

La section de caractéristiques donne à quelques caractéristiques générales pour Fisher des régulateurs de 627 séries. Les plaques signalétiques (le schéma 2) fournissent les informations détaillées pour un régulateur particulier pendant qu'il vient de l'usine.

Pressions d'admission maximum du tableau 1., chaînes de pression de débouché

Caractéristiques

1" connexion d'extrémité de TNP : 627-496,627-497,627-498,627-499

2" connexion d'extrémité de TNP : 627-576,627-577,627-578,627-579

Constructions disponibles

Type 627 : régulateur réduisant la pression Auto-actionné équipé d'une prise de pression totale pour de plus grandes capacités réglées (le schéma 7).

Type 627R : Type 627 avec le soulagement interne et avec une gorge ouverte (le schéma 8).

Type 627M : Type 627 avec un joint de tige entre la pression de débouché de corps et la caisse de diaphragme. De la pression est mesurée sous le diaphragme par la ligne de contrôle en aval de 1/4-inch TNP connexion (le schéma 9).

Type 627MR : Type 627M avec le soulagement interne (le schéma 10).

Type 627H : Type 627 avec un limiteur de diaphragme pour fournir une pression plus élevée de débouché (le schéma 11).

Type 627HM : Type 627H avec un joint de tige entre la pression de débouché de corps et la caisse de diaphragme. De la pression est mesurée sous le diaphragme par la ligne de contrôle en aval de deux 1/4-inch TNP connexions (le schéma 12).

Tailles de connexion d'EXTRÉMITÉ

1inch et 2inch

Styles de connexion d'extrémité

1, ou tailles du corps de deux pouces : TNP

1 ou (DN 25 ou 50) tailles du corps de deux pouces :

Classe 300 ou 600 rf de norme ANSI à flasque

Pression d'admission maximum (1) (estimation de corps)

2000 psig (barre 138) pour l'acier de TNP, 1480 psig

(barre 102) pour le rf a bridé l'acier, ou 1000 psig (barre 69) pour le fer malléable

Estimation maximum de pression d'admission de disque de valve (1)

2000 psig (barre 138) pour le disque en nylon ou 1000 psig

(barre 69) pour le disque de nitriles

Enregistrement de pression
Type 627, 627H ou 627R : Interne

Installation

L'opération de régulateur dans des estimations n'exclut pas la possibilité de dommages des débris dans les lignes ou des sources externes. Un régulateur devrait être inspecté pour des dommages périodiquement et après n'importe quel état de surpression. Comme la plupart des régulateurs, les régulateurs de 627 séries ont des estimations de pression de débouché qui sont inférieures que leurs estimations de pression d'admission. Un dispositif de pression-soulagement ou pression-limiteur doit être donné par l'utilisateur pour les types 627, 627H, 627M, et régulateurs 627HM si la pression d'admission peut dépasser l'estimation de pression de débouché, puisque ces régulateurs n'ont pas le soulagement interne.

Le type régulateurs de 627R fournissent l'aide interne qui limite tout le habillage de pression de débouché au-dessus de point de consigne. Employez le tableau 3 pour déterminer toute la pression de débouché. Ce soulagement interne peut être approprié pour l'application, sinon, pour fournir la décompression supplémentaire ou un dispositif pression-limiteur en aval.

AVERTISSEMENT

Un régulateur peut mettre un certain gaz à l'air libre. Dans le service de gaz dangereux ou inflammable, le gaz exhalé peut accumuler et causer le dommage corporel, la mort, ou les dégats matériels devant mettre le feu ou l'explosion. Exhalez un régulateur dans le service de gaz dangereux à un emplacement à distance et sûr à partir des entrées d'air ou à n'importe quel secteur dangereux. L'ouverture de ligne ou de pile de conduit doit être protégée contre la condensation ou obstruer.
