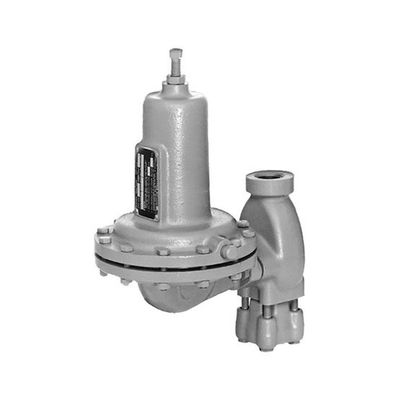

Modèle actionné direct de Fisher Gas Regulator 630

Modèle de Fisher Gas Regulator 630

Introduction

Fisher Gas Regulator Type 630 grands régulateurs de Joe sont les régulateurs actionnés, à ressort, réduisant la pression directs. Ils sont disponibles dans 1 et tailles du corps de deux pouces/DN 25 et 50, et ils sont conçus pour des pressions d'admission de maximum aux pressions de la barre 1500 psig/103 et du débouché de 3 à 500 psig/0,21 à la barre 34,5. Le type 630 peut être employé avec le gaz naturel, l'air, ou un grand choix d'autres gaz pour des applications telles que les régulateurs du premier étage de ferme-robinet ou les régulateurs industriels à haute pression. Le type 630 peut être converti dans le domaine en soupape de sécurité ou est disponible comme type soupape de sécurité de 630R/régulateur de contre-pression ; référez-vous au type distinct le bulletin de 630R (71.4:630R) pour information.

Caractéristiques

• Pressions à haute pression de Capacité-admission jusqu'à pressions de la barre 1500 psig/103 et du contrôle jusqu'à barre 500 psig/34,5.

• Conception Construction-compacte et vigoureuse rocailleuse et construction solide en métal fournir un régulateur fort, fiable, durable.

• Améliorez Contrôle-Fisher à basse pression 630 est disponible dans les constructions à haute pression et à basse pression ; les unités à basse pression ont un plus grand secteur de diaphragme pour fournir un contrôle plus précis des arrangements à basse pression.

• Les matériaux Capacité-facultatifs aigres de service de gaz sont disponibles pour des applications manipulant les gaz aigres. Ces constructions sont conformes aux recommandations de la NACE MR0175 international.

Caractéristiques

Tailles du corps

1 et de deux pouces/DN 25 et 50

Style de connexion d'extrémité

TNP, ASME CL150 rf, CL300 rf, ou CL600 rf

Pression d'admission et chutes de pression maximum

Jusqu'à la barre 1500 psig/103, voient le tableau 1

Pression maximum de débouché

Jusqu'à la barre 500 psig/34,5, voient le tableau 2

Chaînes de pression de débouché

3 à 500 psig/0,21 à la barre 34,5, voient le tableau 2

Enregistrement de pression

Interne

Matériaux de construction

Corps : Fonte, ou acier

Cas de ressort et adaptateur de diaphragme :

Fonte ou acier

Orifice : Acier inoxydable en laiton ou

Disque de valve : Nitriles (NBR), en nylon (PA), polytétrafluoroéthylène (PTFE), ou fluorocarbone (FKM)

Support de disque de valve : Transporteur de valve d'acier inoxydable en laiton ou : Acier inoxydable en laiton ou

Diaphragme : Le néoprène (CR) ou fluorocarbone (FKM)

Garnitures de corps d'admission : Cuivre avec l'équilibre en laiton ou acier inoxydable avec l'équilibre d'acier inoxydable

Toutes autres garnitures : Composition

Levier : Acier galvanisé ou acier inoxydable

Connecteur de diaphragme : Aluminium avec l'équilibre en laiton ou acier inoxydable avec l'équilibre d'acier inoxydable.

Prise de pression totale : Acier inoxydable

Ressort de régulateur : Acier plaqué

Vis de réglage : Acier

Plat de diaphragme : Acier galvanisé

Ressort supérieur Seat : Zinc

Ressort inférieur Seat : En acier galvanisé (basse pression) ou zinc (haute pression)

Conduit : Type Y602-9

Conduit de cas de ressort

1/4 TNP

Options

Protecteur de diaphragme de PTFE, vis de réglage de fil-joint, et NACE

Installation

Ces régulateurs peuvent être installés dans n'importe quelle position. Quelques installations peuvent exiger une ligne de conduit à distance. Protégez toutes les ouvertures de conduit contre l'entrée de la pluie, de la neige, des débris, ou de n'importe quelle autre matière étrangère qui peut brancher l'ouverture.

La direction du flux par le corps de régulateur doit être dans la direction indiquée par la flèche de sens d'écoulement a trouvé sur le corps de régulateur.

Protection contre surpression

Est aussi le cas avec la plupart des régulateurs, ces régulateurs ont une estimation de pression de débouché qui est inférieure que l'estimation de pression d'admission. La protection contre surpression est nécessaire si la pression d'admission réelle peut dépasser l'estimation de pression de débouché.

L'opération de régulateur au-dessous des limites spécifiques dans Tables1 et 2 n'excluent pas la possibilité de dommages des sources externes ou des débris dans la canalisation. Le régulateur devrait être inspecté pour déceler les dommages après n'importe quel état de surpression.
