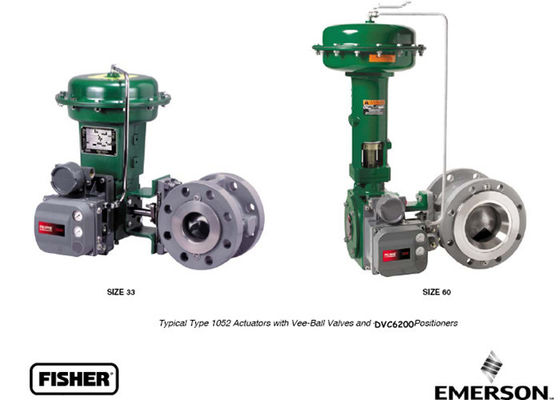

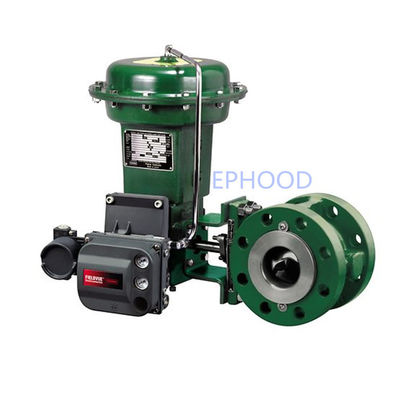

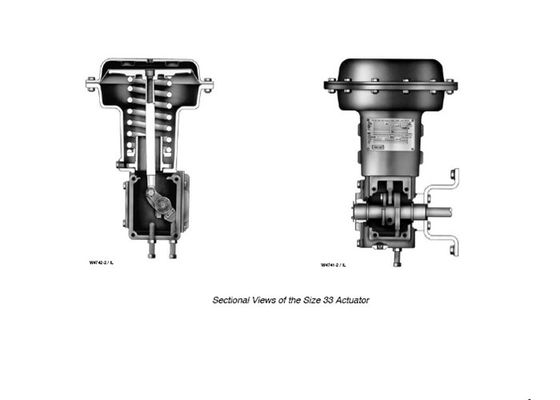

Fisher déclencheur de soupape à diaphragme de retour de 1052 ressorts, déclencheur rotatoire de diaphragme

Fisher déclencheur rotatoire de diaphragme de retour de 1052 ressorts

Les déclencheurs 1052 rotatoires de diaphragme de ressort-retour de Fisher actionnent les soupapes rotatives cannelées d'axe et conviennent au service "Marche/Arrêt" ou étranglant. Conçu pour l'installation facile d'une large gamme d'options : les commutateurs de limite, les commutateurs de localisation, les positionneurs, et le manuel dépasse.

La principale différence entre ces déclencheurs est que le déclencheur 1052 a un régleur de ressort que des moyens il peuvent être utilisé avec ou sans un positionneur, selon des conditions de service. Le déclencheur 1051, dans le service de étranglement, est normalement équipé d'un positionneur de valve. Référez-vous aux bulletins distincts pour l'information de valve et de positionneur.

Les deux types de déclencheur sont conçus pour l'installation facile d'une large gamme d'options : les commutateurs de limite, les commutateurs de localisation, les positionneurs, et le manuel dépasse. L'applicabilité d'option varie avec la taille de déclencheur. Référez-vous aux caractéristiques table et au tableau 4 pour

l'information au sujet de l'applicabilité et des caractéristiques d'option.

Caractéristiques

Les déclencheurs rotatoires de l'application 1051 de type flexibilité et 1052 sont disponibles avec la construction échec-ouverte ou d'échec-fin et peuvent être montés dans n'importe laquelle de quatre positions de montage de déclencheur-valve. Pour des positions de montage. Ces déclencheurs peuvent être montés sur une large gamme de valves de Fisher_ (style F ou support de G), ou être utilisés avec l'autre équipement (style H ou support de J).

La tringlerie commune Bande-simple morte minimale avec le levier cannelé et maintenu réduit au minimum le mouvement perdu et améliore l'exactitude de contrôle.

La construction Vie-rocailleuse de long service fournit la stabilité, résistance à la corrosion, et

protection contre la déformation si la surpression se produit.

la tringlerie de Sécurité-Déclencheur-valve est complètement enfermée, pourtant l'ajustement d'emballage de valve demeure accessible sans n'enlever aucune pièce. Pour la sécurité pendant le démontage, ressort

la compression est commandée sur le type le déclencheur 1051. Le type le déclencheur 1052 a un régleur extérieurement accessible de ressort pour soulager la compression de ressort.

Configurations disponibles

Type 1051 : Pour le service marche-arrêt ou pour l'étranglement

Type 1052 : Pour le service marche-arrêt sans positionneur ou pour des services de étranglement avec ou sans

un positionneur.

À action directe : La pression de chargement croissante prolonge la tige de diaphragme hors du baril de ressort.

Tailles de déclencheur

Type 1051 : Taille 33, taille 40, et taille 60

Type 1052 : Taille 20, taille 33, taille 40, taille 60, et taille 70

Chaînes de pression standard de diaphragme

Tailles 20 et 60 : barre 0 à 1,2 barre (0 à 18 psig), 0 à 2,3 (0 à 33 psig), et 0 à la barre 2,8 (0 à 40 psig)

Tailles 33 et 40 : barre 0 à 1,2 (0 à 18 psig), barre 0 à 2,3 (0 à 33 psig),

barre 0 à 2,8 (0 à 40 psig), et 0 à la barre 3,8 (0 à 55 psig)

Taille 70 : barre 0 à 2,3 barre (0 à 33 psig), 0 à 2.8bar (0 à 40 psig), et 0 à 3,8

(0 à 55 psig)

Pression de classement par taille de diaphragme maximum

Taille 20 : barre 3,4 (50 psig)

Taille 33 : barre 3,8 (55 psig)

Taille 40 : barre 4,5 (65 psig)

Taille 60 : barre 2,8 (40 psig)

Taille 70 : barre 3,8 (55 psig)

Pression enfermante de diaphragme maximum

Taille 20 : barre 4,1 (60 psig)

Taille 33 : barre 4,5 (65 psig)

Taille 40 : barre 5,2 (75 psig)

Taille 60 : barre 3,4 (50 psig)

Taille 70 : barre 4,5 (65 psig)
