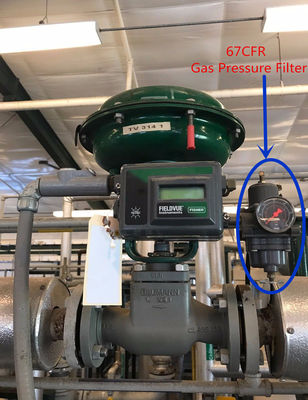

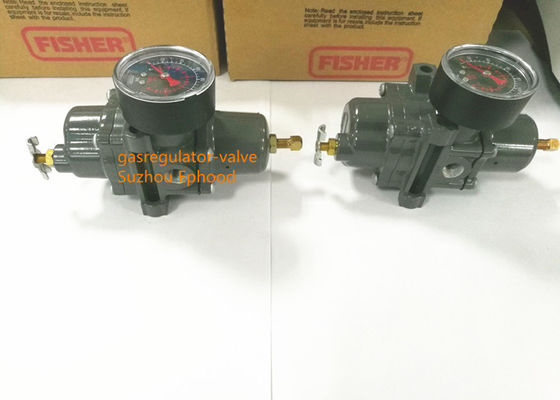

250 régulateur Fisher Pressure Control Valve For de filtre de livre par pouce carré Fisher 67CFR réduisant la pression

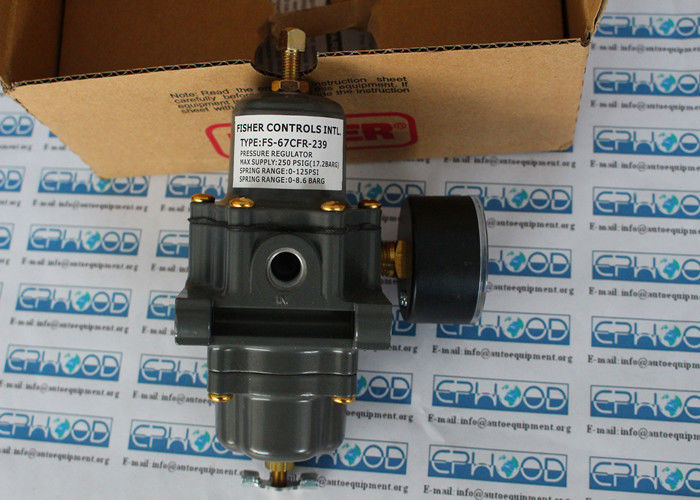

Régulateur de filtre d'offre d'instrument de Fisher 67CFR-239

Le régulateur de filtre de Fisher 67CFR a un filtre et une soupape de sécurité interne avec un siège mou pour l'interruption fiable sans la fuite perceptible.

Fisher 67CFR-239 direct-a actionné des régulateurs et des régulateurs de filtre sont typiquement employés pour fournir des pressions constamment commandées et réduites aux contrôleurs pneumatiques et électropneumatiques et à d'autres instruments. Ce conviennent à la plupart des applications d'air ou de gaz. D'autres applications incluent fournir des pressions réduites d'aérer des mandrins, des jets d'air, et des pistolets de pulvérisation.

Configurations disponibles


Capacités de la température
Avec des nitriles (NBR) :
Boulonnage standard : -20 à 180°F/-29 à 82°C
Avec des mesures : -40 à 180°F/-40 à 82°C

Représentation interne de soulagement de Fisher 67CFR

Basse capacité pour la fuite mineure de siège seulement ; l'autre protection contre surpression doit être assurée si la pression d'admission peut dépasser l'estimation maximum de pression de l'équipement en aval ou dépasse l'estimation maximum de pression de débouché du régulateur.

Clapet anti-retour de soutirage intelligent de point de consigne

6 livres par pouce carré/0,41 différentiels de barre

Régulateur de filtre de Fisher 67CFR : Capacités de filtre

Secteur libre : 12 fois sifflent le secteur

Estimation de micron : Filtre de polyéthylène (norme) : 5 microns de filtre de fibre de verre (facultatif) : 5 microns de PVDF ou filtre d'acier inoxydable (facultatif) : 40 microns

L'emplacement de conduit de caisse de soupape de vidange et de ressort

Aligné avec la norme d'admission, d'autres positions facultatives

Principe de fonctionnement

De la pression en aval de régulateur du filtre 67CFR est enregistrée intérieurement du côté inférieur du diaphragme. Quand la pression en aval du régulateur de filtre est à ou au-dessus de la pression réglée, la prise de valve est tenue contre le ce d'orifi et il n'y a aucune Floride aïe par le régulateur. Quand augmentations de demande, chutes de pression en aval accordant légèrement le ressort se prolonger, abaissant la tige et la prise de valve à partir du ce d'orifi. Ceci permet la Floride aïe par le régulateur.

Soulagement interne (types 67CR, 67CSR, 67CFR, et 67CFSR)

Si pour quelque raison, en dehors de du fonctionnement normal, la pression en aval dépasse le de point de consigne du régulateur, la force créée par la pression en aval soulèvera le diaphragme jusqu'à ce que le diaphragme soit enlevé le siège de soulagement. Ceci laisse traversent le soulagement symbolique. La soupape de sécurité sur le type 67CR, 67CSR, 67CFR, ou 67CFSR est une prise d'élastomère qui empêche la fuite d'air de l'en aval à l'atmosphère pendant le fonctionnement normal, conservant de ce fait l'air d'usine.

Airset de soutirage futé

Dans certains cas, on le désire pour épuiser la pression en aval si de la pression d'admission est perdue ou se laisse tomber au-dessous du de point de consigne du régulateur. Par exemple, si le régulateur est installé sur l'équipement qui parfois n'a aucune demande d'écoulement mais est prévu au refoulement sur la perte de pression d'admission. Les types 67CFR et 67CFSR peuvent être commandés avec l'option de soutirage futée qui inclut un clapet anti-retour interne pour cette application. Lors du fonctionnement, si de la pression d'admission est perdue, ou des diminutions au-dessous du de point de consigne du régulateur, la pression en aval passera de retour en amont par le régulateur et le clapet anti-retour. Cette option élimine le besoin de purge fixe en aval de le régulateur, conservant de ce fait l'air d'usine.

Protection contre surpression

Les régulateurs de filtre de la série 67C ont des estimations maximum de pression de débouché qui sont inférieures que leurs estimations maximum de pression d'admission. Une pression soulageant ou la pression limitant le dispositif est nécessaire si la pression d'admission peut dépasser l'estimation maximum de pression de débouché.

Les types 67CR, 67CSR, 67CFR, et 67CFSR ont une soupape de sécurité interne de basse capacité pour la fuite mineure de siège seulement. L'autre protection contre surpression doit être assurée si la pression d'admission maximum peut dépasser l'estimation maximum de pression de l'équipement en aval ou dépasse l'estimation maximum de pression de débouché du régulateur.
