Lieu d'origine: | Réunissez au Mexique |
Nom de marque: | Fisher |
Numéro de modèle: | 1301F-2 |
Quantité de commande min: | 6Sets |
---|---|
Prix: | USD275 Each One Set |
Détails d'emballage: | 6sets a emballé dans un carton, la taille 39*27*19cm, 10kg de carton chaque carton. |
Délai de livraison: | 2 jours ouvrables |
Conditions de paiement: | T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 100sets tous les mois |
nom: | Régulateur à haute pression de gaz de Fisher 1301F-2 | Extrémité Connetion: | 1/4" TNP |
---|---|---|---|
Pression d'admission: | 6000psi (414Bar) | gamme de pression de débouché: | 50 - 150 livres par pouce carré (3.4-10.3bar) |
Débit: | 60-90m3/h | Application: | Compression, air d'usine, contrôle de la pression, tête de puits |
Matériel de corps: | Laiton | Type: | régulateur de gaz |
Mettre en évidence: | valve de contrôle de flux de pêcheur,régulateur de différence de pression de pêcheur |
Régulateur de gaz de haute pression de Brass Body Material de modèle de Fisher 1301F-2
Les régulateurs 1301F et 1301G de types auto-sont actionnés, les régulateurs à haute pression, qui peuvent
soyez employé où le gaz à haute pression doit être réduit pour l'usage en tant que pression pilote d'approvisionnement dans pilote-actionné
régulateurs ou en tant que pression de chargement dans les régulateurs pression-chargés. Régulateurs 1301F et 1301G de types
peut également être employée dans beaucoup d'autres applications en tant que régulateurs la réduction à haute pression pour différents gaz.
La fiabilité prouvée et le règlement précis du type régulateur à haute pression de 1301F le rend idéal
pour de nombreuses applications à haute pression de baisse. Ce régulateur universel peut être employé en tant qu'approvisionnement pilote
ou régulateurs de pression-chargement où le milieu de fonctionnement à haute pression doit être réduit à l'usage du gaz
pilotes de régulateur ou régulateurs pression-chargés. Sa conception rocailleuse offre la polyvalence pour une grande variété d'applications.
Configurations disponibles
Type 1301F : régulateur réducteur à haute pression Direct-actionné pour des pressions d'admission jusqu'à barre 6000 psig/414
et gammes de pression de débouché de 10 à 225 psig/0,69 à barre 15,5
Style de connexion de taille du corps et d'extrémité
1/4-inch FNPT
Pression d'admission maximum
barre 6000 psig/414
Chaînes de pression de débouché
TYPE | PRESSION DE DÉBOUCHÉ GAMMES |
COULEUR DE RESSORT | |
Livre par pouce carré | Barre | ||
1301F-1 | 10 à 75 | 0,69 à 5,2 | Bleu |
1301F-2 | 50 à 150 | 3,4 à 10,3 | Argent |
1301F-3 | 100 à 225 | 6,9 à 15,5 | Rouge |
Pression maximum de débouché de secours
Type 1301F : barre 250 psig/17,2
Enregistrement de pression
Interne
Capacités de la température
-20 ° à 180°F/à -29° à 82°C
ApplicationCompression, équipements et utilités de processus, air d'usine, contrôle de la pression, tête de puits
Peut être employé pour le gaz naturel, le gaz de pétrole liquéfié, le gaz de Nirogen, l'air et d'autres gaz.
Principe de fonctionnement
Les régulateurs de 1301 séries direct-sont actionnés. De la pression en aval est enregistrée intérieurement
le corps au dessous du diaphragme. Quand la pression en aval est à ou au-dessus de pression réglée,
le disque est tenu contre l'orifice et il y a aucun traversent le régulateur. Quand la demande augmente,
la pression en aval diminue légèrement accordant le ressort de régulateur se prolonger, déplaçant le joug et
ensemble de disque en bas et à partir de l'orifice. Ceci laisse traversent le corps au système en aval.
Pendant que la pression en aval atteint son de point de consigne, elle commence à surmonter la force de ressort, qui est sentie par
diaphragme, relevant le joug et l'ensemble de disque près de son orifice, écoulement limitatif à travers le régulateur.
Protection contre surpression
Les régulateurs de 1301 séries ont une estimation de pression de débouché inférieure à leur estimation de pression d'admission. Si admission réelle
la pression peut dépasser l'estimation de pression de débouché, protection contre surpression de débouché est nécessaire. Cependant, overpressuring
toute partie des régulateurs au-delà
les limites dans la section de caractéristiques peuvent causer la fuite, les dommages aux pièces de régulateur, ou le dommage corporel dû à l'éclatement de
pression-contenir des pièces.
Un certain type de protection contre surpression externe devrait être fourni si la pression d'admission sera assez haute pour endommager
équipement en aval. Les méthodes communes de protection contre surpression externe incluent des soupapes de sécurité, surveillant des régulateurs,
dispositifs d'interruption, et règlement de série.
Si le régulateur est exposé à un état de surpression, il devrait être inspecté pour déceler n'importe quels dommages qui ont pu s'être produits.
L'opération de régulateur au-dessous de ces limites n'exclut pas la possibilité de dommages des sources externes ou des débris dans la canalisation.
Démarrage
Avec l'installation a accompli et équipement en aval ajusté, pour ouvrir lentement en amont et en aval les valves de bloc
tout en employant des indicateurs de pression pour surveiller la pression.
Si l'ajustement est nécessaire, détachez le contre-écrou (la clé 18, les schémas 3 et 4), et tournent la vis de réglage (clé 15, les schémas 3
et 4) dans le sens horaire pour augmenter la pression réglée ou diminuer dans le sens contraire des aiguilles d'une montre la pression réglée. Pression de moniteur avec
mesures pendant l'ajustement. Quand l'ajustement est complet, serrez le contre-écrou. Si le débouché désiré
la pression n'est pas dans la marge du ressort de régulateur, installent un ressort avec une gamme désirée
selon la section d'entretien.
Personne à contacter: Mr. Barry Wang
Téléphone: +86-1391-318-7965
Télécopieur: 86-512-66079692
HSR-CHGBLYN Fisher Propane Valves Cast Iron avec le corps de globe de 1 pouce TNP
Design compact de Fisher Gas Regulator Two Stage d'équipement de chauffage au gaz

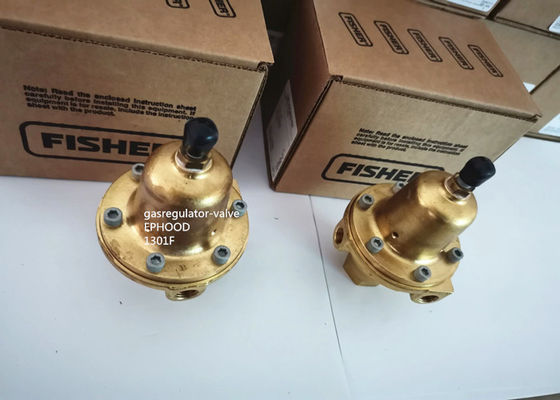

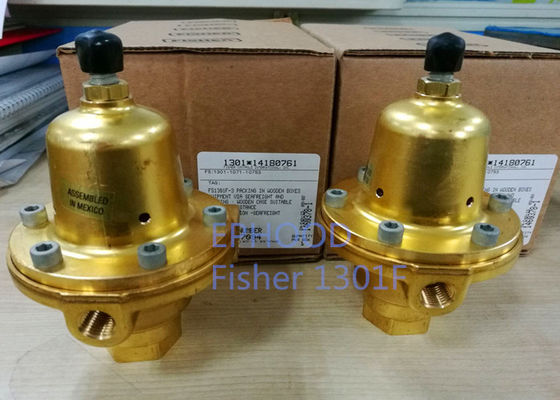

6000psi Fisher Controls Propane Regulator 1301F de grande précision pour la compression
