Aperçu ProduitsFisher Gas Regulator

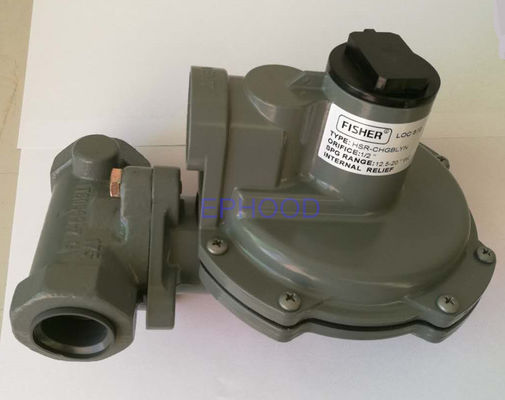

HSR-CHGBLYN Fisher Propane Valves Cast Iron avec le corps de globe de 1 pouce TNP

HSR-CHGBLYN Fisher Propane Valves Cast Iron avec le corps de globe de 1 pouce TNP

  • HSR-CHGBLYN Fisher Propane Valves Cast Iron avec le corps de globe de 1 pouce TNP
HSR-CHGBLYN Fisher Propane Valves Cast Iron avec le corps de globe de 1 pouce TNP
Détails sur le produit:
Lieu d'origine: Réuni en Chine
Nom de marque: Fisher
Numéro de modèle: HSR-CHGBLYN
Conditions de paiement et expédition:
Quantité de commande min: Négociation
Prix: Negotiation
Détails d'emballage: 1set emballé dans un carton, chaque taille de carton est 22*15.5*15.5cm, 2.2kg chacun.
Délai de livraison: 3-8 jours ouvrables
Conditions de paiement: T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 1000sets tous les mois
Contact
Description de produit détaillée
Nom: Régulateur de gaz de pression de HSR Extrémité Connetion: 1" TNP
Pression d'admission maximum: 8.6Bar Chaîne de ressort: 12,5 à 20" W.C (31 à 50 mbar)
Taille d'orifice: 1/2 » Matériel de corps: Fonte
Surligner:

valve de régulateur de pêcheur

,

valve de contrôle de flux de pêcheur

2ème régulateur HSR-CHGBLYN de gaz de pression d'étape de Fisher Brand

Le type HSR direct-a actionné, les régulateurs réduisant la pression à ressort fournissent le contrôle dans des applications résidentielles, commerciales, et industrielles pour les gaz de pétrole liquéfiés naturels, construits, ou. Soulagement interne à travers les aides de diaphragme réduire au minimum la surpression. N'importe quelle pression de débouché au-dessus du point de commencement-à-décharge du ressort non réglable de soupape de sécurité écarte le diaphragme le siège de soupape de sécurité, permettant la surpression d'exhaler. Les régulateurs rencontrent la norme ANSI B109.4/CGA 6,18.



Caractéristiques
Corps d'angle
Corps de globe
Capacité élevée
Design compact
Soulagement interne de capacité élevée
Répond ou dépasse à des exigences de la norme ANSI B109.4/CGA 6,18
Exactitude fixe du facteur/PFM



Styles de connexion de taille du corps et d'extrémité
1 x d'un pouce, corps de globe de TNP

Pression d'admission permise
Urgence : barre 150 psig/10,3
Pression de fonctionnement maximum : barre 125 psig/8,6

Pression permise de débouché
Urgence (enfermer) : barre 25 psig/1,7
La pression de fonctionnement maximum d'éviter les pièces internes endommagent : différentiel de 3 livres par pouce carré/0,21 barres au-dessus de l'arrangement de pression de débouché

Pression de débouché
12,5 à 20 pouces de w.c. (31 à 50 mbar)

Chaînes de pression de débouché de régulateur de pression du pêcheur HSR

4 à 6 pouces de w.c. (10 à 15 mbar)

6 à 8 pouces de w.c. (15 à 20 mbar)

8 à 10 pouces de w.c. (20 à 25 mbar

10 à 12,5 pouces de w.c. (25 à 31mbar)

12,5 à 20 pouces de w.c. (31 à 50 mbar)

20 à 35 pouces de w.c. (50 à 87 mbar)

1,25 à 2,2 barres de psig (0,09 à 0,15)

Enregistrement de pression
Interne

Capacités de la température
-20 à 160°F/-29 à 71°C



HSR-CHGBLYN Fisher Propane Valves Cast Iron avec le corps de globe de 1 pouce TNP 0







                                                Pression d'admission fonctionnante de maximum du tableau 1.

TAILLE D'ORIFICE CG. GRAND -OUVERT PRESSION D'ADMISSION FONCTIONNANTE MAXIMUM D'OBTENIR
BONNE REPRÉSENTATION DE RÉGLEMENTATION
Pouce millimètre POUR LE CLASSEMENT PAR TAILLE DE SOULAGEMENT psig barre
1/8 3,2 12,5 125 8,6
3/16 4,8 28,2 100 6,9
1/4 6,4 50 60 4,1
3/8 9,5 105 30 2,1
1/2 13 185 20 1,4



Chaînes de pression de débouché du tableau 2.

GAMME DE PRESSION DE DÉBOUCHÉ RESSORT DIAMÈTRE DE FIL DE RESSORT LONGUEUR LIBRE DE RESSORT
COULEUR Pouce millimètre Pouce millimètre
4 à 6" w.c. /10 à 15 mbar Orange 0,062 1,57 3,40 86,4
6 à 8" w.c. /15 à 20 mbar Jaune 0,067 1,70 3,61 91,4
8 à 10" w.c. /20 à 25 mbar Noir 0,067 1,70 3,71 94,0
10 à 12,5 » w.c. /25 à 31 mbar Argent 0,072 1,83 4,10 104
12,5 à 20" w.c. /31 à 50 mbar Gris 0,080 2,03 3,60 91,4
20 à 35" w.c. /50 à 87 mbar Rose 0,093 2,36 3,52 88,9
1,25 à 2,2 barres de psig/0,09 à 0,15 Bleu-clair 0,105 2,67 3,66 94,0



Représentation de soulagement du tableau 3.


















TAILLE D'ORIFICE PRESSION D'ADMISSION MAXIMALE PERMISE SI PRESSION DE DÉBOUCHÉ
EST TENU À OU EN DESSOUS de 2 psig/140 mbar
Pouce millimètre psig barre
1/8 3,2 125 8,6
3/16 4,8 65 4,5
1/4 6,4 30 2,1
3/8 9,5 10 0,69
1/2 13 7 0,48
1. Les essais de performances de soulagement sont conformes à la norme ANSI B109.4 et au CGA 6,18, avec l'ensemble de régulateur à 7 pouces de w.c. /17 mbar, tringlerie de tige ont déconnecté, et ont exhalé directement à l'atmosphère utilisant le 3/4 ou au conduit millimètres d'un pouce/19 ou 25.



HSR-CHGBLYN Fisher Propane Valves Cast Iron avec le corps de globe de 1 pouce TNP 1
