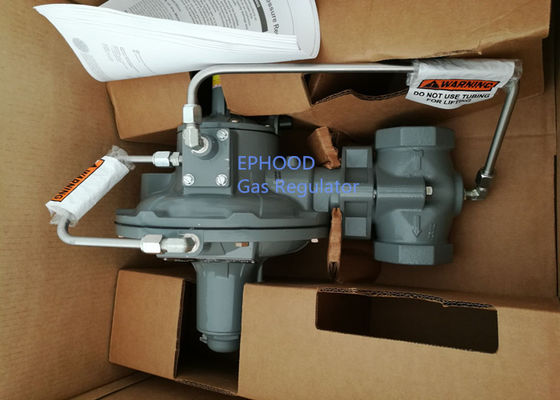

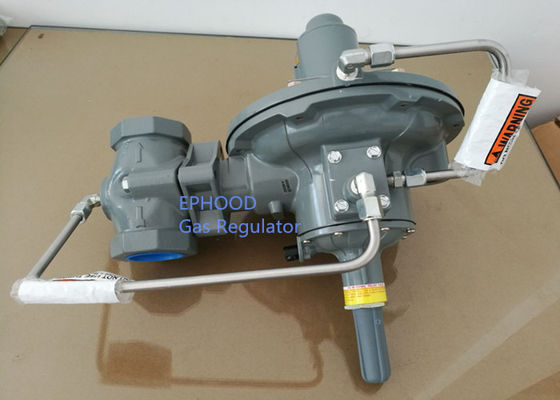

Systèmes 299H du feu et de gaz de Fisher Gas Pressure Regulator For d'Américain de longue durée


Régulateur réduisant la pression de série d'Emerson American Fisher Model 299H


Les régulateurs réduisant la pression de série de Fisher 299H fournissent une large capacité pour les gammes et les capacités de pression commandées dans une grande variété d'applications commerciales de distribution, industrielles et. Le régulateur de série de Fisher 299H a un pilote intègralement monté à l'enveloppe de déclencheur. Les régulateurs de série de Fisher 299H peuvent manipuler des pressions d'admission jusqu'à la barre 175 livres par pouce carré/12,1 selon la taille d'orifice.

Constructions disponibles
Type 299H : régulateur réduisant la pression Pilote-actionné avec un pilote intègralement monté à l'enveloppe de déclencheur.

Unique aucun système de soutirage de moniteur
Contrôle de la pression de grande capacité
Facile à maintenir
Construction rocailleuse

Caractéristiques

• Contrat dans la Taille-petite enveloppe en raison du pilote intégré et de l'enregistrement interne.
• Unique aucune installation Système-flexible de système de travailleur de moniteur de soutirage/moniteur qui tient compte pour que la purge soit sifflée à la tuyauterie intermédiaire éliminant de ce fait la purge en aval qui réduit le gaz perdu et inexpliqué. Un autre avantage de cette configuration est que la pression de calage de système est celle du travailleur au lieu du moniteur.
• Pas une adaptation de la Régulateur-nouvelle conception existante des cas intégrés et des ports internes d'enregistrement.
• Large variété de systèmes de distribution Application-naturels de gaz, approvisionnement en gaz aux chaudières industrielles, fours, fours, mélangeurs, service aérien d'usine.
• Exactitude-garde des pressions d'admission constantes à l'équipement en aval en commandant exactement des pressions de système de distribution aux débits considérablement variables et des pressions d'approvisionnement pour l'efficacité maximum et la meilleure opération, ou en éliminant le besoin de pression-compenser des mètres en tenant une pression régulière à l'admission de mètre.
• Le diaphragme de grande capacité de Contrôle-déclencheur de pression répond rapidement au changement de pression en aval, causant la correction immédiate dans la position principale de valve. Le pilote répond simultanément et commande le positionnement final de la valve principale. Cette action permet complètement le voyage principal de valve, ayant pour résultat une capacité plus élevée que pourrait être obtenu sans régulateur pilote externe.
• Rocailleux Construction-avec une connexion de boulon deux du régulateur au corps et à aucun anneau des syndicats, les régulateurs de la série 299H sont conçus pendant une plus longue durée de vie avec des frais d'entretien minimaux.

Pression d'admission fonctionnante maximum par taille d'orifice
1/4 x 3/8 pouce/6,4 x 9,5 millimètres : barre 175 psig/12,1
3/8 pouce/9,5 millimètres : barre 175 psig/12,1
pouce de 1/2/13 millimètres : barre 175 psig/12,1
3/4 pouce/19 millimètres : barre 150 psig/10,3
7/8 pouce/22 millimètres : barre 125 psig/8,6
1 pouce/25 millimètres : barre 100 psig/6,9
1-3/16 pouce/30 millimètres : barre 80 psig/5,5

Pression maximum de débouché (enveloppe)
barre 66 psig/4,5

Différence de pression minimum pour la pleine course
1,5 Psid/0,10 barres

Chaînes de pression de débouché
6-16 pouce W.C/0.41-1.1bar

Enregistrement de pression
Enregistrement externe

Capacités de la température
-20 à 150°F/-29 à 66°C

Poids de emballage du carton/poids/volume
53*52*35cm/13.5kg/21 kilogrammes
