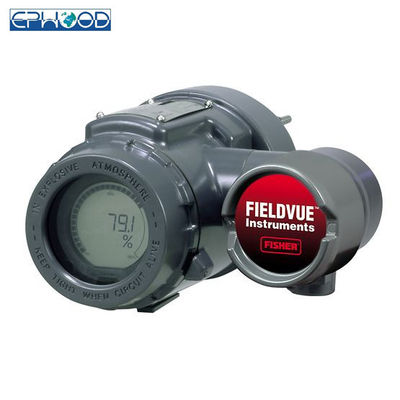

Régulateur de niveau de Fisher FIELDVUE DLC3010 Digital

Le régulateur de niveau numérique de Fisher FIELDVUE DLC3010 vous aide à gagner facile d'accès à l'information critique à votre opération de processus. Recueillez les informations au sujet du processus, de l'instrument, ou du capteur utilisant le communicateur de 475 ou 375 champs. Le régulateur de niveau DLC3010 numérique peut être employé dans le mode analogue ou de HART® de signalisation numérique avec le système de DeltaV™.

Caractéristiques

• Pour le remplacement analogue rapide d'émetteur, l'instrument peut être configuré avec des données de capteur de défaut, la compensation immédiate, le SG différentiel de processus, et la procédure zéro/envergure seulement.
• La conversion analogique-numérique précise et à gain élevé permet la mesure des petits changements dans la variable de processus. Ceci tient compte de l'usage dans le niveau liquide, l'interface, ou les applications difficile de densité.
• Un capteur de température interne permet à représentation cohérente du régulateur de niveau numérique, en dépit des changements de température ambiante.
• Sauvegardes mécaniques conçues dans l'aide numérique de régulateur de niveau pour résister à l'abus physique souvent encouru pendant l'installation ou dans le transport, sans représentation compromettante.
• Les connexions de câblage de champ sont dans un compartiment séparé de l'électronique. Ceci protège l'électronique contre n'importe quelle humidité introduite dans le logement par le câblage de champ.
• Inclut l'autodiagnostic qui détectent une erreur qui peut rendre la mesure de variable de processus inexacte.

Régulateurs de niveau DLC3010 numériques niveau, interface, ou densité communiquent et sur microprocesseur sentant des instruments. En plus de la fonction normale de fournir un ‐ 4 le signal actuel de 20 milliampères, les régulateurs de niveau DLC3010 numériques, utilisant le protocole de transmissions de CERF, donnent facile d'accès à l'information critique à l'opération de processus.

Vous pouvez obtenir l'information du processus, de l'instrument, ou du capteur utilisant un communicateur de champ avec des descriptions de dispositif (DDS) compatibles avec les régulateurs de niveau DLC3010 numériques. Le communicateur de The Field peut être relié au régulateur de niveau numérique ou à une boîte de jonction de champ. Utilisant le communicateur de champ, vous pouvez effectuer plusieurs opérations avec le régulateur de niveau DLC3010 numérique. Vous pouvez interroger, configurer, calibrer, ou examinez le régulateur de niveau numérique. Utilisant le protocole de CERF, l'information du champ peut être intégrée dans des systèmes de contrôle ou être reçue sur une base simple de boucle.

Les régulateurs de niveau DLC3010 numériques sont conçus pour remplacer directement les émetteurs de niveau pneumatiques standard de ‐ pneumatique et électro. Les régulateurs de niveau DLC3010 numériques montent sur une grande variété 249 de capteurs de niveau mis en cage et cageless. Ils montent sur le type capteurs de niveau du displacer d'autres fabricants par l'utilisation des adaptateurs de fixation.

Configurations disponibles

Régulateur de niveau de DLC3010 Digital : Bâtis sur 249 les capteurs mis en cage et cageless.

Fonction : Émetteur

Protocole de transmissions : CERF

Signal d'entrée

Niveau, interface, ou densité : Mouvement rotatoire de l'arbre tubulaire de couple proportionnel aux changements du niveau liquide, du niveau d'interface, ou de la densité qui changent la flottabilité d'un displacer.

La température de processus : L'interface pour le fil de 2 ‐ ou de 3 ‐ RDT de platine de 100 ohms pour sentir la température de processus, ou le ‐ facultatif d'utilisateur a écrit la température de cible pour laisser compenser des changements de densité.

Le signal de sortie

Analogue : ‐ 4 20 milliampères de C.C (le niveau, l'interface, ou la densité action-croissante directe augmente la sortie ; ou le niveau, l'interface, ou la densité action-croissante inverse diminue la sortie)

Saturation élevée : 20,5 mA

Basse saturation : 3,8 mA

Alarme élevée : 22,5 mA

Basse alarme : 3,7 mA

Seulement un en haut des définitions hautes-basses d'alarme est disponible dans une configuration donnée. Ne 43 de NAMUR conforme quand le seuil d'alerte élevée est choisi.

Digital : Baud FSK du CERF 1200 (le déplacement de fréquence a verrouillé)

Des exigences d'impédance de CERF doivent être répondues pour permettre la communication. Impédance totale de shunt

à travers les connexions principales de dispositif (à l'exclusion de l'impédance de maître et d'émetteur) doit être entre 230 et 1100 ohms. Le CERF d'émetteur reçoivent l'impédance est défini comme : Rx : ohms 42K et la CX : 14 N-F

Notez cela dans la configuration point par point, analogue et la signalisation numérique sont disponible. L'instrument peut être questionné digitalement pour information, ou être placé en mode continu pour transmettre régulièrement les informations sur le processus non sollicitées digitalement. En mode multi de baisse de ‐, le courant de sortie est fixé à 4 mA, et seulement la communication numérique est disponible.

Classification électrique

Secteur dangereux : CSA- d'une sécurité inhérente, preuve de ‐ d'explosion, Division 2, preuve de ‐ d'allumage de la poussière

FM- d'une sécurité inhérente, preuve de ‐ d'explosion, non ‐ incendiaire, preuve de ‐ d'allumage de la poussière

ATEX- d'une sécurité inhérente, type n, antidéflagrant

IECEx- d'une sécurité inhérente, type n, antidéflagrant

Référez-vous aux approbations dangereuses de secteur et aux instructions spéciales « à l'utilisation sûre » et aux installations dedans

Emplacements dangereux dans la section d'installation, commençant à la page 15, pour des approbations supplémentaires

l'information.

Logement électrique : Clôture de la NEMA 4X, du CSA, et IP66
