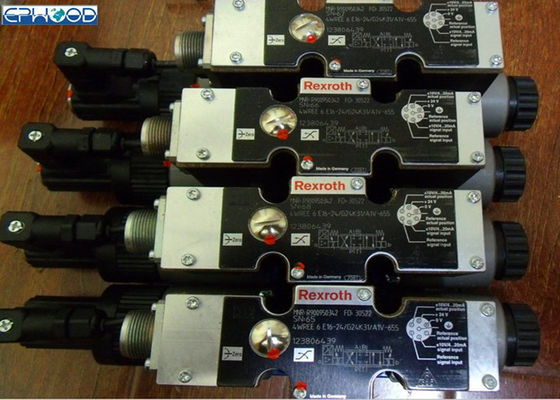

Vanne électromagnétique pneumatique de Rexroth avec l'électronique intégrée 4WREE 6E16-24G24K31-A1V-655

Soupape de commande directionnelle proportionnelle de vanne électromagnétique de Rexroth 4WREE 6E16-24G24K31-A1V-655

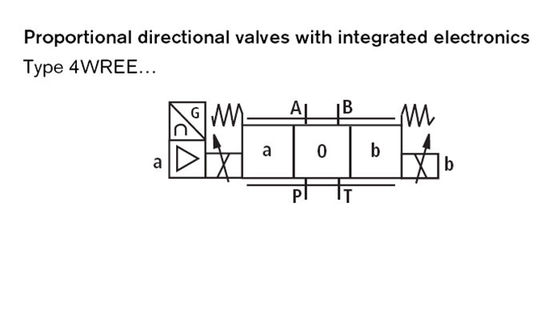

Soupapes de commande directionnelles proportionnelles de Rexroth avec le retour électrique de position, avec l'électronique intégrée (OBE)

Fonction, section

Le 4/2 et 4/3 de valves directionnelles proportionnelles sont les composants actionnés directs du subplate montant la conception. Ils sont actionnés par les solénoïdes proportionnels avec la bobine centrale de fil et de removalbe. Les solénoïdes sont sur option commandés par l'électronique externe (type 4WRE) ou par l'électronique intégrée (type 4WREE).

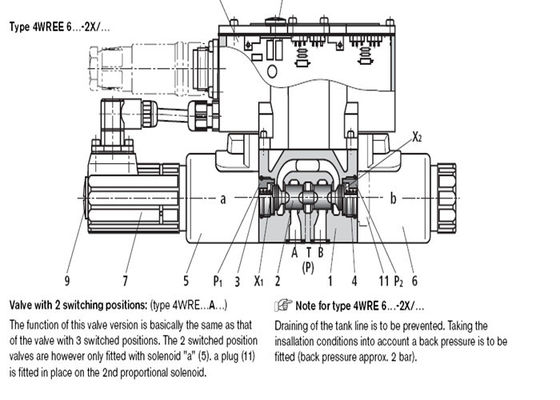

Conception :

La valve se compose fondamentalement :

– Logement (1) avec le visage de montage

– Le contrôle bobinent (2) avec des ressorts de compression (3 et 4) et plats de ressort (X1 et X2)

– Solénoïdes (5 et 6) et tubes de poteau (P1 et P2) avec le fil central

– Transducteur de position (7)

– Circuits de commande intégrés facultatifs (8)

– L'ajustement au zéro absolu mécanique (9) est accessible par l'intermédiaire du Pg13.5 et l'au zéro absolu électrique est accessible par l'intermédiaire du Pg7 (10) (type 4WREE).

Caractéristiques
– Valve directionnelle proportionnelle actionnée Direct avec le retour électrique de posisiton et l'électronique intégrée (OBE) pour le type 4WREE
– Contrôle de boucle bloquée de la direction et de la taille d'un écoulement
– L'opération est par les solénoïdes proportionnels avec un fil central et une bobine démontable
– Pour le support de subplate : Modèle de mise en communication à OIN 4401Subplates pour cataloguer des feuilles AU SUJET de 45052 (NS6) ou 45054 RE (NS10)
– Bobine de contrôle centré de ressort
– Circuits de commande
• 4WREE
- l'électronique intégrée (OBE) avec l'entrée de tension ou l'entrée actuelle (A1 resp. F1)

Détails de commande pour choisir Number modèle
