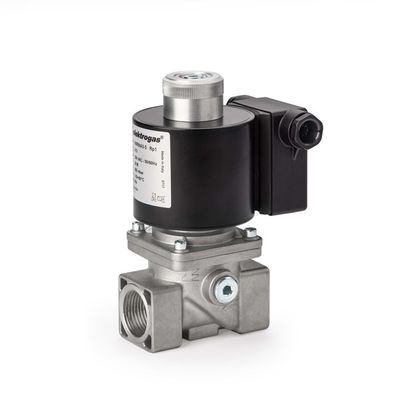

Clapet de mise à l'air libre automatique hydraulique temporaire d'appareils à gaz de vanne électromagnétique/d'inverse modèle de la marque VMRNA d'Elektrogas

Type vanne électromagnétique de VMRNA de action d'inverse

Clapet de mise à l'air libre automatique pour des appareils à gaz

Description

Le type d'Elektrogas VMRNA est un clapet de mise à l'air libre automatique pour des appareils à gaz. Il convient à la décharge

gaz d'excès ou de fuite dans des lignes de soulagement.

Caractéristiques

La valve de VMRNA est de société d'Elektrogas, ce modèle est une vanne électromagnétique temporaire inverse : une fois désactivée, la valve est ouverte (normalement ouvert).

Les valves sont faites d'alliage d'aluminium avec des connexions à partir de 3/4" ou de 1". Les connexions de tuyau rencontrent le groupe que 2.Sealings sont faits de caoutchouc basé sur NBR certifié pour l'usage avec le gaz d'air (en 549). Approprié pour l'usage avec de l'air et les gaz non-agressifs a inclus dans les 1ères, 2èmes et 3èmes familles (en 437). Versions spéciales pour les gaz agressifs (par exemple biogaz).

Qualifié pour le service continu (ED 100%).

Fourni en indicateur de la pression G1/4 de deux côtés dans la chambre d'admission pour relier des manomètres, des manos-contact, ou tout autre équipement de gaz.

Fourni en connexion G1/8 pour adapter un commutateur d'indicateur de position d'ouverture (voir la fiche technique de PCS – ce dispositif sera commandé séparément).

La valve de VMRNA peut être intégrée dans la valve d'Elektrogas VMM, ayant pour résultat un système très compact (voir la fiche technique VMM pour des détails).

Tous les composants sont conçus pour résister à n'importe quel état mécanique, chimique et thermique se produisant pendant le service typique. L'imprégnation et les préparations de surface efficaces ont été employées pour améliorer la robustesse, le cachetage et la résistance mécaniques à la corrosion des composants.

Les valves sont 100% examiné et entièrement garanti.

Fonctionnement et application

Le type valve de VMRNA est un clapet de mise à l'air libre pour la ligne de soulagement. Quand il est désactivé, le ressort pousse sur le noyau d'aimant et le disque est ouvert, par conséquent le gaz peut couler dans la ligne de soulagement. Ce dispositif est habituellement intégré dans le système brûlant : quand le système est désactivé, la sécurité ascendante a coupé des valves sont fermée, alors que le clapet de mise à l'air libre est ouvert, de sorte que le gaz combustible à l'intérieur du tuyau puisse être déchargé dans un secteur sûr.

En cas de fuites des valves coupées, le gaz va à la ligne de soulagement en état sûr.

Quand le système est actionné, le clapet de mise à l'air libre se ferme tandis que les valves coupées principales

ouvert, par conséquent le carburant peut couler dans le brûleur.

Fig. 1 montre un plan de valve de VMRNA.

Ce genre de valve est habituellement installé comme dispositif de sécurité dans des trains de gaz, pour des applications et des systèmes industriels de chauffage au gaz. Fig. 2 montre un exemple d'installation, en combination avec d'autres dispositifs d'Elektrogas.

Description

Le type valve de VMR est une vanne électromagnétique en une seule étape s'ouvrante rapidement, normalement fermée (ouvert une fois activé). Ce type de dispositif convient au blocage d'air ou de gaz et aux contrôles de la diffusion, requis dans des brûleurs de puissance de gaz, des chaudières de gaz atmosphériques, des fours industriels et d'autres les appareils consumants de gaz.

Caractéristiques

Des vannes électromagnétiques d'Elektrogas sont faites d'alliage d'aluminium moulé sous pression (ou chaud-a pressé le laiton pour des versions d'OTN), avec un éventail pour des connexions d'admission/débouché à partir de DN 8 (1/4") jusqu'à DN 150 (6").

Des cachetages sont faits de caoutchouc basé sur NBR certifié pour l'usage avec le gaz (en 549).

Approprié pour l'usage avec de l'air et les gaz non-agressifs a inclus dans les 1, 2 et 3 familles (en 437).

Les versions spéciales appropriées aux gaz agressifs, exempt des métaux non ferreux et avec des joints de FPM.

Les connexions de tuyau rencontrent le groupe 2 et le cachetage de contre-pression est conforme avec la classe A, selon les conditions EN161.

La gamme entière peut être fournie dans l'exécution à l'épreuve ex, pour l'usage dans les zones 2 et 22, selon la directive 2014/34/EU (ATEX).

La valve est ouverte seulement une fois activé : si, pour une raison quelconque, l'alimentation d'énergie descend, la valve se ferme immédiatement (coffre-fort intrinsèque).

Approprié à l'opération de cycle résistante et qualifié pour le service continu (ED 100%).

Équipé de l'ajustement de débit (excepté les modèles en laiton).

Un filtre à maille fine incorporé protège le siège de valve et le disque aussi bien que les composants en aval et empêche la contamination sale (excepté les modèles et la barre 6 en laiton).

Fourni en connexion G1/8 pour adapter une preuve de commutateur de fermeture ou d'un indicateur visuel.

Fourni en 1/4" indicateur de pression de deux côtés dans la chambre d'admission (excepté les modèles en laiton), à

reliez les manomètres, les manos-contact, les détecteurs de fuite ou d'autres équipements de gaz. Des modèles à flasque sont équipés de mesures également dans la chambre de débouché.

Les bobines sont équipées en coffret d'extrémité ou de prise d'OIN 4400. Les deux systèmes sont équipés de glande de câble appropriée pour éviter l'eau et la contamination sale.

Tous les composants sont conçus pour résister à n'importe quel état mécanique, chimique et thermique se produisant pendant le service typique. L'imprégnation et les préparations de surface efficaces ont été employées pour améliorer la robustesse, le cachetage et la résistance mécaniques à la corrosion des composants.

Les vannes électromagnétiques d'Elektrogas sont 100% examiné par des machineries de essai automatisés et sont entièrement justifiées.
