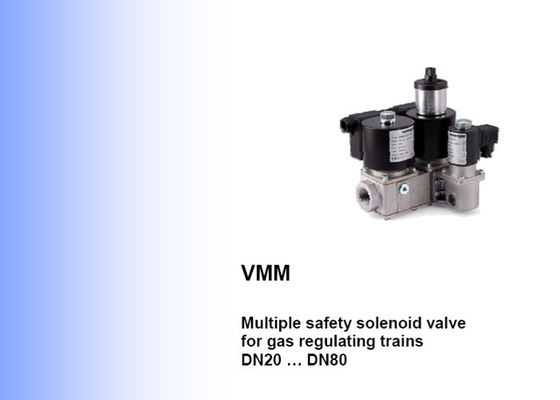

VMM vanne électromagnétique modèle d'Elektrogas Multiple Safety pour les trains de réglementation de gaz

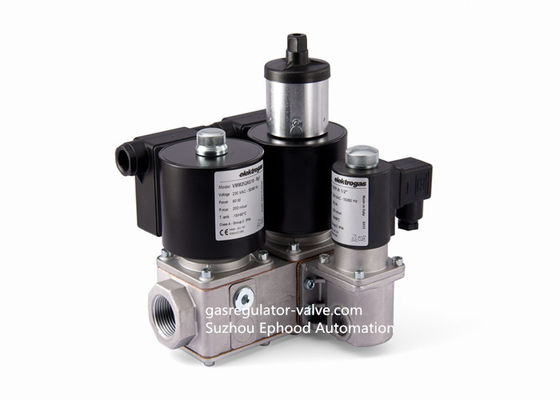

Le type valve d'Elektrogas VMM est une combinaison de deux valves dans un seul contrat et un logement souple de valve. La première valve est une vanne électromagnétique s'ouvrante rapide de sécurité. La deuxième valve peut être une ouverture rapide ou une vanne électromagnétique s'ouvrante lente pour ajuster l'écoulement de gaz, avec une première course rapide réglable et une deuxième course lente réglable. Il est possible de relier troisième soupape de commande de déviation/, qui exécute par l'étape de conducteur ou pour obtenir une course (lente) ou chacun des deux de seconde rapidement. Ce type de dispositif convient au gaz et à l'air bloquant et ajustant des contrôles dans les brûleurs atmosphériques ou des brûleurs fan-aidés (avec un ou deux opération d'étape), en fours industriels et dans des tous les équipements de gaz qui utilisent les trains de réglementation.

Spécifications

VMM le type valve est une combinaison de deux vannes électromagnétiques dans un seul logement de contrat et de versatilevalve.

Ce type de dispositif convient à l'air ou le gaz bloquant et contrôle de la diffusion (avec l'opération un ou de twostages), requis dans des brûleurs de puissance de gaz, chaudière de gaz atmosphérique, fours industriels que les andothers intoxiquent les appareils consumants.

Spécifications techniques

Description

Les valves sont faites d'alliage d'aluminium moulé sous pression, avec une gamme pour les connexions fromDN20 (3/4" d'admission/débouché) jusqu'à DN80 (3").

Des cachetages sont faits de caoutchouc basé sur NBR certifié pour l'usage avec le gaz (en 549).

Les connexions de tuyau rencontrent le groupe 2 et le cachetage de contre-pression est conforme avec la classe A, s'accordant aux conditions EN161.

Une troisième valve avec la capacité de DN15 ou de DN25 peut être adaptée pour dévier le second et pour avoir l'étape du feu d'alow ou un deuxième débouché pour le bumer pilote (exécution de pilote).

Approprié pour l'usage avec de l'air et les gaz non-agressifs a inclus dans les 1, 2 et 3 familles (en 437). Versions spéciales pour les gaz agressifs.

La gamme entière peut être donnée dans l'exécution à l'épreuve ex, pour l'utilisation dans les zones 2 et 22, accordant la directive de to2014/34/EU (ATEX).

La valve est ouverte seulement une fois activé : si, pour une raison quelconque, l'alimentation d'énergie descend, les valvecloses immédiatement (coffre-fort intrinsèque).

Approprié à l'opération de cycle résistante et qualifié pour le service continu (ED 100%).

Équipé de l'ajustement de débit.

Un filtre à maille fine incorporé protège le siège de valve et le disque aussi bien que les downstreamcomponents et empêche la contamination sale.

Fourni en orifices de refoulement bilatéraux de deux côtés dans toutes les chambres de pression, aux connectmanometers, aux manos-contact, à l'appareil de contrôle de fuite ou à d'autres équipements de gaz.

Les bobines sont équipées en coffret d'extrémité ou de prise d'OIN 4400. Les deux systèmes sont glande de câble withsuitable fournie pour éviter l'eau et contamination sale.

Le clapet de mise à l'air libre normalement ouvert VMRNA peut être intégré dans VMM de 1" V4 à 3" ; la tuyauterie de dimensionsand sont la même de la troisième soupape de commande. Voir la fiche technique de VMRNA pour d'autres détails.

Tous les composants sont conçus pour résister à tout conditionoccurring mécanique, chimique et thermique pendant le service typique. L'imprégnation et les préparations de surface efficaces ont été employées pour améliorer la robustesse, le cachetage et la résistance mécaniques à la corrosion des composants.

Les valves sont 100% examiné par des machineries de essai automatisés et sont entièrement justifiées.

Fonction et application

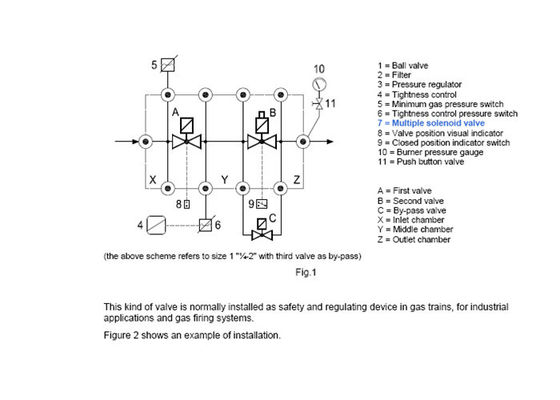

VMM le type valve est un dispositif de fermeture de sécurité employant l'approvisionnement de puissance auxiliare.

La première valve (a) est une vanne électromagnétique s'ouvrante rapide de sécurité. Quand elle est désactivée, les springpushes sur le disque de joint, gardant le passage de gaz se sont fermés. Maintenant, la chambre d'admission est sous des thegas rayent la pression, et elle force sur le disque aussi, améliorant le joint.

Quand la bobine est actionnée la valve s'ouvre rapidement, contre la force du ressort et du gaspressure.

Si l'alimentation d'énergie est coupée, la valve se ferme rapidement, interrompant l'écoulement de gaz.

Également, la deuxième valve (b) peut être une ouverture rapide ou une vanne électromagnétique s'ouvrante lente à l'écoulement de gaz d'adjustthe, avec une première course rapide réglable et une deuxième course lente réglable.

Il est possible de relier un troisième clapet de dérivation (c), qui fonctionne en tant que basse étape du feu ou pour obtenir une course (lente) ou chacun des deux de seconde rapidement.
