Fisher R622H-DGJ 250 livres par pouce carré de Fisher de différence de pression de régulateur de chaîne facultative de ressort

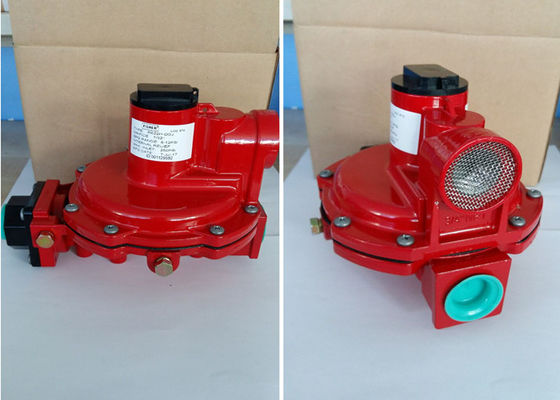

Régulateur de gaz d'Emerson Fisher R622H-DGJ LPG


Les régulateurs du deuxième étage de série de Fisher R600 sont les laboratoires de garants (UL) énumérés conçu pour réduire la pression de débouché d'un régulateur du premier étage, habituellement la barre 10 psig/0,69 à 11 pouces de w.c. /27 mbar, dans les installations domestiques. Le conduit examiné d'égouttement-lèvre a l'orientation standard au-dessus de l'admission avec d'autres orientations disponibles. les régulateurs de Fishersecond-étape sont vert peint de paume pour l'identification facile. Les régulateurs du deuxième étage de la série R600 sont équipés de l'écran d'admission d'acier inoxydable pour réduire la quantité de débris entrant dans le régulateur.

Le type R622 est conçu pour des applications domestiques à deux étages jusqu'à 1 400 000 Btu par heure/15,8 SCMH. Le type conception prouvée par temps de R622 et matériaux anticorrosion, fournissent une vie recommandée de remplacement de 20 ans. Le type R622 contient une soupape de sécurité de haute performance et un grand 3/4-inch a examiné le conduit pour limiter la pression en aval moins d'à la barre 2 psig/0,14 dans une situation de surpression selon les exigences de NFPA 58.

La conception de soupape de sécurité dépasse le standard de l'industrie en limitant la pression en aval à la barre 2 psig/0,14 même dans une double situation d'échec une fois utilisée avec un régulateur du type R622H ou de la première phase de R122H. Le type R622 est réglable de 9 à 20 pouces de w.c. /22 à 50 mbar. Pour les contrôles du système faciles, le type R622 a les robinets intégrés de mesure de 1/8-inch TNP, orificed à une taille de perceuse de no. 54, en amont et en aval des côtés. Ce régulateur comporte également une grande conception de conduit de l'égouttement-lèvre 3/4-inch.


Caractéristiques
Design compact
Capacité élevée

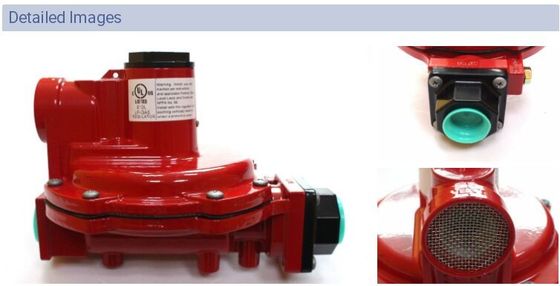

Écran protecteur d'admission
Soulagement interne
Poids léger
Robinets d'indicateur de pression d'admission et de débouché

Caractéristiques

Tailles du corps et styles de connexion d'extrémité
3/4" FNPT*3/4 " FNPT
Pression d'admission maximale permise
barre 250psig/17,2

Chaînes de pression de débouché
8-12psi

Enregistrement de pression
Interne

Capacités de la température
-20° à 160°F/à -29° à 71°C
