Fisher CS400 connexion d'extrémité de 2 pouces Fisher Regulator Valve CS400IN8EC8 emploient sur la chaudière de gaz

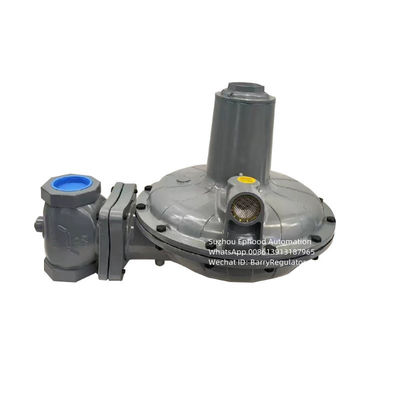

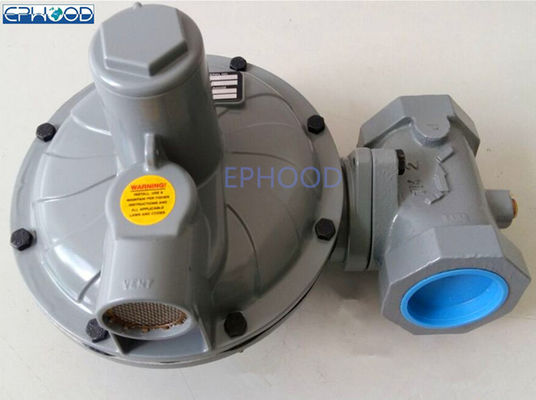

Modèle CS400IN8EC8 de Fisher Brand Pressure Gas Regulator
Les séries de Fisher CS400 direct-actionnées, les régulateurs à ressort fournissent des applications réduisant la pression pour

installations industrielles commerciales et légères.
 Caractéristiques
* large variété de tailles du corps et de connexions d'extrémité
* capacités fixes d'exactitude de la mesure de facteur/facteur de pression (PFM)
* convertible de champ de la détection interne à la détection externe pour la construction grande -ouverte de moniteur
* disponible en Gray Cast Iron, fer malléable, et matériaux de corps en acier
* seulement outils standard requis pour l'ajustement de pression et le retrait d'orifice
* facile à maintenir

Caractéristiques
Matériel de corps, taille de connexion d'extrémité et styles, estimation de pression
Fer malléable, 1-1/2 » NPT* 1-1/2 » TNP et 2" NPT*2 » TNP
175psi/12.1bar
Pression d'admission maximum
la barre 175 psig/12,1, voient le tableau 2
Chaînes de pression de débouché
Régulateur : Voir le tableau 5
Enregistrement de pression
Interne ou externe
Poids approximatif : Avec le corps fileté
Type CS400 : 5 kilogrammes
Déclaration et information de conformité du PED
La série du produit CS400 est conforme au PED directif d'équipement sous pression que l'exception de 97/23/EC.The à cette déclaration précédente est le type CS403 qui n'est pas encore certifié pour se conformer
avec la directive du PED.
Le régulateur de pression n'exige aucun accessoire ascendant supplémentaire de sécurité pour la protection contre la surpression comparée à sa pression picoseconde de conception, en réduisant en amont la station est classé pour un principe de fonctionnement de MIPd <> fortuit en aval maximum
Type opération basse de régulateur de CS400
Référez-vous à la figure de la série de Fisher CS400 quand les diminutions en aval de demande, la pression sous les augmentations de diaphragme. Cette pression surmonte l'arrangement de régulateur (qui est placé par le ressort de contrôle de régulateur). Par l'action de l'ensemble de courrier de poussoir, du levier, et de la tige de valve, le disque de valve se rapproche l'orifice et réduit l'écoulement de gaz. Si augmentations en aval de demande, pression sous les diminutions de diaphragme. La force de ressort pousse l'ensemble de poteau de poussoir vers le bas, les mouvements de disque de valve à partir de l'orifice, et l'écoulement de gaz augmente en aval pendant que le régulateur s'ouvre en réponse à la pression diminuée sous le diaphragme.
Le type régulateur de CS400IR inclut une soupape de sécurité interne pour la protection contre surpression. Si la pression en aval dépasse l'arrangement de régulateur par 7 à 28 pouces de w.c. /17 à 69 mbar (selon l'élément fondamental utilisé), la soupape de sécurité s'ouvrent et le gaz excédentaire est exhalé par le conduit de stabilisateur dans le cas supérieur de ressort.
Instructions d'installation générales
Avant d'installer le régulateur,

• Vérifiez les dommages, qui pourraient s'être produits pendant l'expédition.
• Vérifiez et enlevez n'importe quelle saleté ou matière étrangère, qui ont pu s'être accumulées dans le corps de régulateur.
• Soufflez n'importe quelle débris, saleté ou sulfate de cuivre dans la tuyauterie de cuivre et la canalisation.
• Appliquez le composé de tuyau aux fils masculins du tuyau avant d'installer le régulateur.
• Assurez-vous que le gaz traversent le régulateur est dans la même direction que la flèche sur le corps. Des connexions de « admission » et de « débouché » sont clairement marquées.
• En concevant une station réduisant la pression utilisant un régulateur de la série CS400, faites une analyse s'il est nécessaire de prendre en considération les effets du vent, de la neige, et de la température pour éviter la charge et le mouvement inutiles aux brides de l'équipement.

Emplacement d'installation
Le régulateur installé devrait être en juste proportion protégé contre la circulation des véhicules et les dommages d'autres sources externes.

Chaînes de pression de débouché du tableau 5.
