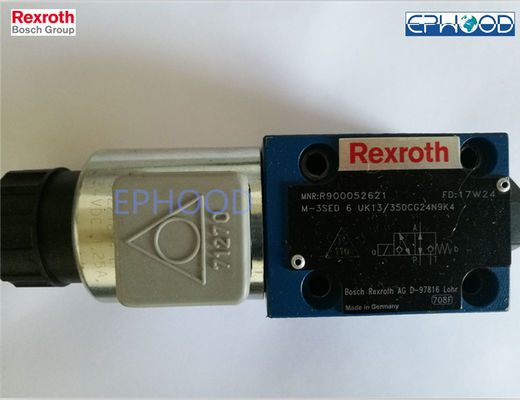

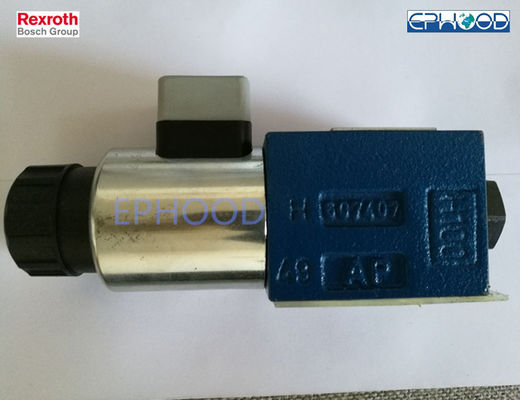

Valve directionnelle originale de Seat de vanne électromagnétique de M-3SED Rexroth avec la mise en action de solénoïde

Valve directionnelle originale de Rexroth M-3SED Seat avec la mise en action de solénoïde

Taille 6

Série composante 1X

Barre maximum de la pression de fonctionnement 350 [5100 livres par pouce carré]

Écoulement maximum 25 l/min [6,6 gal/mn]

Généralités

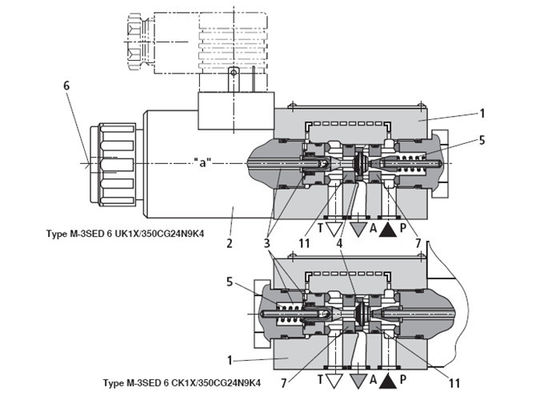

Le type directionnel M-.SED de valve est une valve directionnelle actionnée directe de siège avec la mise en action de solénoïde. Il commande le début, s'arrête et direction de l'écoulement et comporte fondamentalement un (1) de logement, un solénoïde (2), des sièges de valve (7) et (11) et un élément se fermant (4).

Le dépassement manuel (6) tient compte du fonctionnement de la valve sans excitation de solénoïde.

Le principe de base (3/2 valve directionnelle de siège) la position initiale CK de valve (des « BRITANNIQUE » normalement ouvert ou normalement fermé « ") est déterminé par la disposition du

ressort (5). La chambre (3) derrière l'élément fermant (4) est reliée pour mettre en communication P et a scellé contre le T. gauche. Ainsi, la valve est à compensation de pression par rapport aux forces de déclenchement (solénoïde et ressort).

En raison de l'élément fermant spécial (4), des ports P, de l'A, et du T peut être chargé avec la pression de fonctionnement maximum (la barre 350) et l'écoulement peut être dirigé dans les deux directions (voir les symboles). En position initiale, l'élément fermant (4) est pressé sur le siège (11) par le ressort (5), en position actionnée sur

siège (7) par le solénoïde (2). L'écoulement est bloqué. Avec la valve 2/2 directionnel de siège, le port de réservoir est bloqué intérieurement.

Caractéristiques

– Valve directionnelle de siège actionnée Direct avec la mise en action de solénoïde

– Modèle de mise en communication selon la forme A DIN 24340 (sans trouver le trou)

– Modèle de mise en communication selon OIN 4401-03-02-0-05 et NFPA T3.5.1 R2-2002 D03 (avec trouver le trou)

– Commutation sûre aussi avec de plus longues périodes de statu quo sous pression

– solénoïdes de tension CC de Humide-goupille avec la bobine détachable (tension CA possible à l'aide d'un redresseur)

– La bobine de solénoïde peut être tournée de 90° – la bobine peut être changée sans devoir ouvrir la pression

chambre serrée.

– Connexion électrique en tant que connexion individuelle (pour des connexions plus électriques, voyez AU SUJET de 08010)

– Avec le dépassement manuel caché, facultatif

– Le commutateur de position inductif (sans contact), voient AU SUJET de 24830


Détails de commande pour choisir Number modèle
