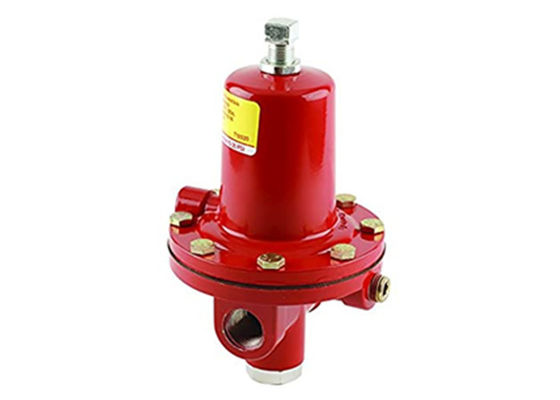

Valve réduisant la pression de 64-35 LPG Fisher Gas Regulator 64 à haute pression modèles

Régulateur à haute pression d'Emerson American Fisher Model 64-35 LPG

Régulateur 64 réduisant la pression

Les régulateurs à haute pression réglables de propane de 64 séries offrent un large éventail de gammes de pression disponibles. Les régulateurs à haute pression ramènent habituellement la pression de réservoir à une pression intermédiaire à l'usage d'un autre régulateur. Ils peuvent être employés en tant que régulateurs à haute pression sur des systèmes de distribution une fois utilisés en même temps que les régulateurs en aval du premier étage.

Une fois équipé d'une soupape de sécurité interne (série 64SR), le régulateur peut être employé comme régulateur de phase finale sur les systèmes à haute pression. Il peut également être employé comme régulateur du premier étage quand ensemble à 10 psig/0,69 barres ou moins.

64 séries ont un protecteur spécial de diaphragme du polytétrafluoroéthylène (PTFE) qui le rend approprié au service anhydre de l'ammoniaque (NH3). Le 1/4-inch FNPT a tapé et a branché le débouché latéral peut être employé pour installer un indicateur de pression ou une soupape de sécurité hydrostatique.

Chaînes de pression de débouché du tableau 1. et sélection de ressort

Caractéristiques

Polyvalence

Connexion de côté de corps

Entretien facile

L'UL a énuméré

Caractéristiques

Style de connexion de taille du corps et d'extrémité

Extrémité : 1/2-inch TNP
Débouché de mesure : 1/4-inch TNP

Pression d'admission maximum
250psi /17.2Bar

Chaîne de ressort

5~35psig (0.34~2.41bar)

Enregistrement de pression
Interne

Capacités de la température
-20º à 150ºF/à -29º à 66ºC

Le type 64R a une soupape de sécurité intégrale de bas-capacité. Les sièges de tige de valve contre un trou foré dans le plat de diaphragme. Si l'à pression réduite dépasse la pression réglée, le diaphragme enlève la tige de valve de sorte qu'une quantité limitée de surpression puisse couler dans le cas de ressort et saigner par un conduit examiné.

Fisher régulateur de 64 séries est également disponible avec un volant de commande. Un volant de commande facultatif est disponible pour le support de panneau.

1. Employez le personnel qualifié en installant, en actionnant, et en maintenant ces régulateurs. Avant que l'installation inspectent pour déceler les dommages. Assurez-vous qu'il n'y a pas aucune matière étrangère dans le régulateur et toutes les tuyauterie et tuyauterie sont propre et dégagée.

2. Si installant le régulateur à un emplacement extérieur, dirigez le conduit de cas de ressort dans la direction de haut en bas pour la protéger contre l'obtention branchée ou contre rassembler l'humidité, les produits chimiques corrosifs, ou d'autres matières étrangères. L'orientation de conduit de cas de ressort peut être changée en tournant la caisse de ressort en ce qui concerne le corps de régulateur.

3. Installez le régulateur de sorte que l'écoulement soit de DEDANS à la connexion de SORTIE comme marqué sur le corps de régulateur.

4. Pour exhaler à distance le cas de ressort, enlevez l'écran, si actuel, et reliez la tuyauterie ou la tuyauterie de 1/4-inch TNP à la connexion de cas de ressort. La tuyauterie ou la tuyauterie devrait exhaler le cas de ressort à un emplacement sûr, a en tant que peu de courbures comme possibles, et a un conduit examiné sur son extrémité d'échappement qui est temps résistant et toujours dirigé dans la direction de haut en bas.

5. Comme la plupart des régulateurs, les régulateurs de 64 séries ont des estimations de pression de débouché inférieures à des estimations de pression d'admission. Bien que les types avec le soulagement interne incluent la protection contre surpression en aval limitée, tous les types peuvent exiger la protection supplémentaire de soulagement pour quelques états de service si la pression d'admission réelle peut dépasser l'estimation de pression de débouché de régulateur ou les estimations de pression de n'importe quel équipement en aval. Inspectez un régulateur périodiquement et après n'importe quel état de surpression.

6. Chaque régulateur est prémonté pour l'arrangement de pression spécifique sur l'ordre. Si aucun arrangement n'est spécifié, de la pression de débouché est prémontée à la mi-portée du ressort de contrôle.
