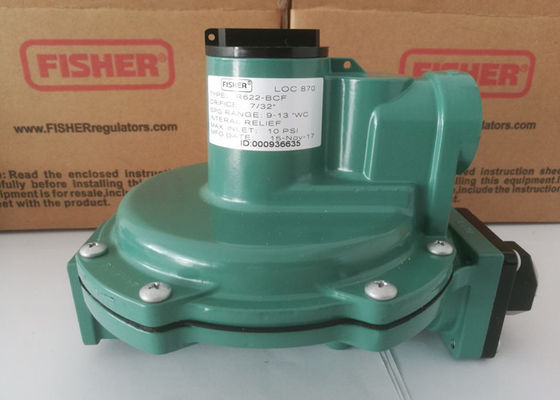

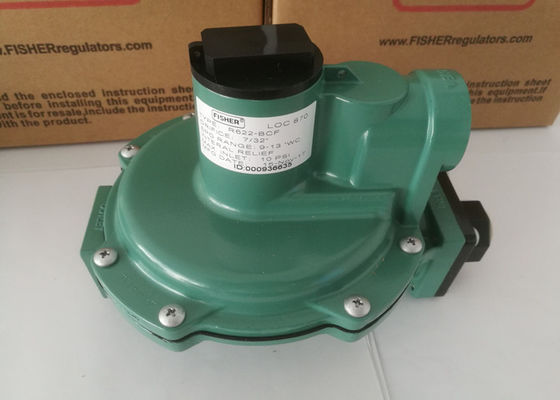

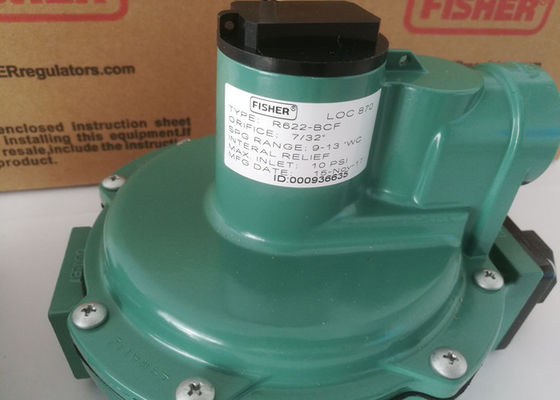

Valve de réduction d'Emerson LPG de régulateur de gaz de basse pression de Fisher Brand R622

Régulateur de gaz de basse pression de seconde étape de Fisher Brand R622
Les régulateurs de basse pression de seconde étape de série de Fisher R600 sont UL énumérée conçue pour réduire la pression de débouché d'un régulateur du premier étage dans les installations domestiques. Le type R622 est conçu pour des applications domestiques à deux étages jusqu'à 1 400 000 Btu par heure/15,8 SCMH. Le type R622 contient une soupape de sécurité de haute performance et un grand 3/4-inch a examiné le conduit pour limiter la pression en aval moins d'à la barre 2 psig/0,14 dans une situation de surpression.

Les régulateurs de seconde étape de Fisher Type R622 sont UL énumérée conçue pour réduire la pression de débouché d'un régulateur du premier étage dans les installations domestiques, commerciales, et applications industrielles. R622 a employé sur le gaz naturel et manufacturé, ou le gaz de LPG.

Caractéristiques
Design compact
Capacité élevée
Écran protecteur d'admission
Soulagement interne
Poids léger
Robinets d'indicateur de pression d'admission et de débouché

20-Year a recommandé la vie de remplacement

Caractéristiques

Type R622 (norme) : Régulateur du deuxième étage avec la conception directe de corps

Tailles du corps et styles de connexion d'extrémité

1/2 » * 1/2 » (DN 15* DN 15), TNP

Pression d'admission maximum

Opération : 10 psig

Chaîne de pression de débouché

9 à 13 pouces de w.c/22 à 32mbar

Tailles d'orifice
Série R600 (excepté la série de R632A et de R632E) : 7/32 pouce/5,6 millimètres

Enregistrement de pression

Interne

Capacités de la température

-20 à 160°F (- 29 à 71°C)


Emplacement d'installation

Le régulateur installé devrait être en juste proportion protégé contre la circulation des véhicules et les dommages d'autres sources externes.

• Installez le régulateur avec le conduit s'est dirigé verticalement vers le bas, voit le schéma 2. Si le conduit ne peut pas être installé dans verticalement une position basse, le régulateur doit être installé sous un dispositif de couverture distinct. L'installation du régulateur avec le conduit vers le bas permet à la condensation de s'écouler, réduit au minimum l'entrée de l'eau ou d'autres débris d'écrire le conduit, et réduit au minimum le blocage de conduit de la précipitation de congélation.

• N'installez pas le régulateur dans un emplacement tel qu'où il peut y avoir accumulation de l'eau ou givrage excessive, directement sous un bec de bas, gouttière, ou la ligne de toit du bâtiment. Même un capot protecteur peut ne pas assurer à protection appropriée dans ces exemples.

• Installez le régulateur de sorte que n'importe quelle décharge gazeuse par le conduit ou l'ensemble de conduit soit plus de 3 pieds/0,91 mètres horizontalement de n'importe quelle ouverture de construction au-dessous du niveau de la décharge.

• Installez le régulateur assez haut au-dessus du niveau du sol au moins cm 18 pouces/45 - de sorte que l'éclaboussure de pluie ne puisse pas geler dans le conduit.

Régulateurs sous réserve des conditions de chute de neige importante

Quelques installations, comme dans des secteurs avec les chutes de neige lourdes, peuvent exiger d'un capot ou d'une clôture de protéger le régulateur contre la charge de neige et le gel de conduit plus de.
