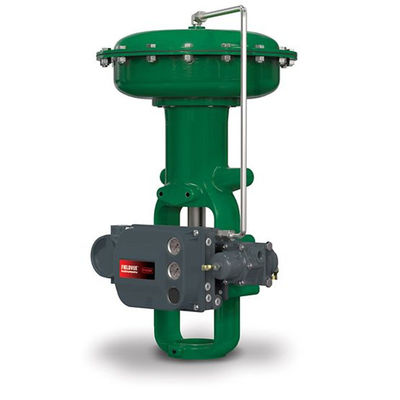

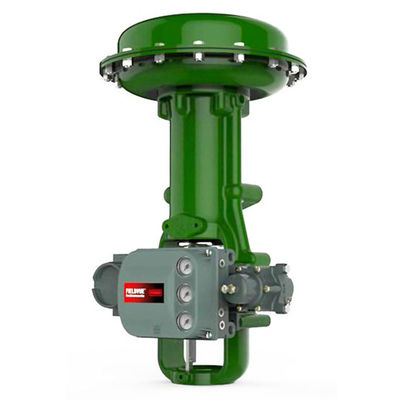

Déclencheurs de diaphragme de Fisher 657 et 667

Des déclencheurs de Fisher 657 et 667 sont conçus pour fournir le fonctionnement "Marche/Arrêt" ou étranglant fiable des soupapes de commande. Ces déclencheurs ressort-opposés de diaphragme placent la valve branchent dans la valve en réponse aux signaux de sortie pneumatiques variables de positionneur de contrôleur ou de valve.

Le déclencheur 657 est à action directe, alors que les 667 inverse-agit.

Caractéristiques

Le support de fixation intégral élimine le support traditionnel et réduit le nombre de pièces exigées pour monter.
Incorpore un passage d'air intégral qui élimine le besoin de tuyauterie externe et de garnitures une fois appareillé avec un instrument de Fisher FIELDVUE™.
657 et 667 déclencheurs sont compatibles avec les instruments qui utilisent les kits de montage basés sur parenthèse traditionnels. Les 667 peuvent extérieurement tubed pour des instruments ou des accessoires en cas de besoin.
Les taux de ressort, les arrêts de voyage, et les opérateurs manuels sont disponibles pour presque n'importe quelle application de soupape de commande.
Un diaphragme moulé voyage dans une enveloppe profonde de diaphragme, réduisant au minimum le changement de secteur dans tout le voyage.
Une enveloppe peu profonde du côté de pression signifie le volume réduit de ce côté, réduisant au minimum de ce fait le temps de réponse.
Le diaphragme moulé permet la poussée maximum pour la taille donnée de diaphragme.
La fonte à parois épaisses rocailleuse et la construction en acier assure la stabilité et la protection contre la corrosion accrues.

Configurations disponibles

Chaîne standard de pression de fonctionnement

657 et 667 : 0,2 à 1,0 barre (3 à 15 psig) ou 0,4 à la barre 2,0 (6 à 30 psig)

657-4 et 667-4 : 0,2 à la barre 1,9 (3 à 27 psig)

667 taille 76 : 0,4 à 2,0 barre (6 à 30 psig) ou 0 à la barre 3,1 (0 à 45 psig)

Indication de sortie

Disque d'acier inoxydable ou aiguille et échelle graduée

Chaîne de température de fonctionnement

Construction standard (élastomères de nitriles) : -40 à 82℃ (- 40 à 180℉)

Construction facultative (diaphragme de silicone) : -40 à 149℃ (- 40 à 300℉)

La température maximum de caisse d'emballage de valve : 427℃ (800℉) avec le joug de fonte

Connexions de signal

Tailles 30- 60 et 667 taille 76 : 1/4 TNP interne

Tailles 70 et 87 : 1/2 TNP interne avec 1/4 bague interne de TNP

Taille 80

657 : 3/4 TNP interne avec 1/4 bague interne de TNP

667 : 1/2 TNP interne avec 1/4 bague interne de TNP

Taille 100 : 1 TNP interne avec 1/4 bague interne de TNP

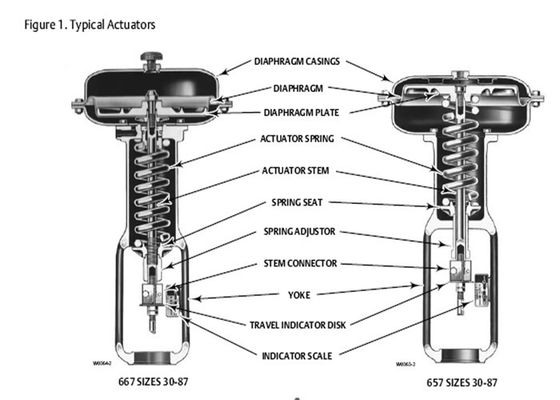

Matériaux de construction

Enveloppe de diaphragme

Tailles 30 - 87 : Acier

Taille 80 : Fonte ou acier

Taille 100 : Fonte d'aluminium

Diaphragme

Tailles 30 - 87 : Nitriles sur le nylon, silicone sur le polyester

Taille 100 : Nitriles sur le polyester

Plat de diaphragme

657 tailles 30 - 60, 100 : Fonte d'aluminium

657 tailles 70 - 87 : Fonte ou acier

667 tailles 30 - 60, 100 : Fonte d'aluminium ou acier

667 tailles 70 - 87 : Fonte ou acier

Ressort de commande : Acier

Régleur de ressort : Acier

Ressort Seat : Acier ou fonte

Tige de déclencheur : Acier

Indicateur de voyage : Acier inoxydable

Joints circulaires : Nitriles

Bague de joint : Laiton

Connecteur de tige : Joug en acier galvanisé

Tailles 30 - 80 : Fonte ou acier

Taille 100 : Acier

Action directe

Chacun des 657 déclencheurs est à action directe. S'appliquant la pression atmosphérique aux forces enfermantes de diaphragme supérieur la tige de déclencheur vers le bas. Quand cette pression est réduite, la force de opposition de ressort déplace la tige de déclencheur vers le haut. Si la pression de chargement échouer, les forces de ressort la tige dans la position ascendante extrême. Ceci fournit l'action échec-ouverte pour des valves de poussée-vers le bas-à-fin et l'action échec-fermée pour les valves poussée-vers le bas-à-ouvertes.

déclencheur 657-A à action directe utilisé sur des valves de glisser-tige. Disponible dans les tailles 30 à 100.

657-4 — déclencheur d'A 657 dans les tailles 70 et 87, conçu avec le voyage de 102 millimètres (4-inch).

Contraire

Chacun des 667 déclencheurs est action inverse. S'appliquant la pression atmosphérique aux forces enfermantes de diaphragme inférieur la tige de déclencheur vers le haut contre la force de opposition de ressort. Quand cette pression de chargement est réduite, le ressort déplace la tige de déclencheur vers le bas. Si la pression de chargement échouer, les forces de ressort la tige dans la position de haut en bas extrême. Les déclencheurs

fournissez l'action échec-fermée pour des valves de poussée-vers le bas-à-fin et l'action échec-ouverte pour les valves poussée-vers le bas-à-ouvertes.

déclencheur 667-A de inverse-action utilisé sur des valves de glisser-tige. Disponible dans les tailles 30 à 100 et à 76.

667-4 — déclencheur d'A 667 dans les tailles 70 et 87, conçu avec le voyage de 102 millimètres (4-inch).
