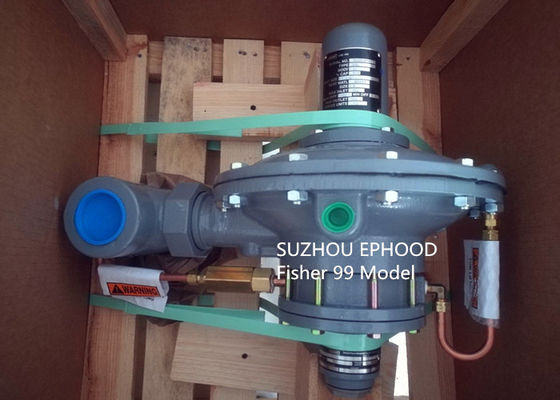

Régulateur réduisant la pression du régulateur 99 faits sur commande de gaz de Fisher avec le pilote

Emerson Fisher Gas Regulator 99 Pressure Reducing Regulator modèle


Introduction

Le type 99 régulateurs de gaz fournissent une large capacité pour les gammes et les capacités de pression commandées dans une grande variété de distribution, industrielle, et des applications commerciales.

Un type 99 régulateur a les types 61L, 61LE, et 61LD (basse pression) ; Type 61H (à haute pression) ; ou le type pilote de 61HP (pression supérieure) intègralement monté à l'enveloppe de déclencheur suivant les indications du type 99 régulateur de la figure 1.The peut manipuler jusqu'à 1000 la pression d'admission de barre de psig 69,0 (le régulateur de 1000 psig/69,0 barres exigent un type régulateur pilote d'approvisionnement de 1301F et un type soupape de sécurité de bruit de H110).

Caractéristiques et avantages

• Large variété de systèmes de distribution Application-naturels de gaz, approvisionnement en gaz aux chaudières industrielles, fours, fours, mélangeurs, service aérien d'usine, service de l'oxygène et d'ammoniaque, et grands établissements commerciaux tels que des centres commerciaux et des écoles.

• La haute Exactitude-garde des pressions d'admission constantes à l'équipement en aval en commandant exactement des pressions de système de distribution aux débits considérablement variables et des pressions d'approvisionnement pour l'efficacité maximum et la meilleure opération, ou en éliminant le besoin de pression-compenser des mètres en tenant une pression régulière à l'admission de mètre.

• Aucune pression atmosphérique de Purge-chargement ne saigne en aval par le pilote par l'intermédiaire de la ligne de contrôle en aval. Aucune purge ne se produit quand le régulateur est coupé.

• Peut manipuler des pressions- élevées d'admission à 1000 psig/69,0 pressions d'admission de barre

(le régulateur de 1000 psig/69,0 barres exigent un type régulateur pilote d'approvisionnement de 1301F et un type soupape de sécurité de bruit de H110).

• Facilement modifié pour le service spécial, des pièces de relais des types 61L et du pilote 61H peuvent être remplacées par les orifices et les ressorts spéciaux pour l'ouverture rapide, la fermeture rapide, ou surveiller des applications.

• L'élément fondamental Interruption-lourd serré fonctionnant par un levier fournit une force de chargement de siège élevé pour l'interruption serrée.

Construction disponible

Type 99L : Type 99 avec le type pilote de 61L qui a 2 pouces de w.c à 20 psig/5 gammes de mbar à de pression de 1,4 barres.

Type 99LD : Type 99 avec le type pilote de 61LD qui a une bande proportionnelle plus étroite que le pilote 61L de type courant.

Type 99LE : Type 99 avec le type pilote de 61LE qui a une plus large bande proportionnelle que le pilote 61L de type courant.

Type 99H : Type 99 avec le type pilote de 61H qui a 10 à 65 psig/0,69 à gamme de pression 4,5.

Type 99HP : Type 99 avec le type pilote de 61HP qui

a 35 à 100 psig/2,4 à gamme de pression 6,9.

Styles de connexion de taille du corps et d'extrémité

Corps de NPS 2/DN 50 avec TNP, CL125 FF, CL150 rf,

CL250 rf, connexions d'extrémité de CL300 rf

Pression d'admission maximale permise (1)

barre 160 psig/11,0 : Type pilote de 61LD

barre 400 psig/27,6 : Pilotes 61L, 61LE, et 61H de types

barre 1000 psig/69,0 : Type pilote de 61HP, avec

Type régulateur pilote d'approvisionnement de 1301F et type H110

la soupape de sécurité (1/2-inch/13 millimètres d'orifice seulement) voient le tableau 3

Pilote maximum Spring Case Pressure pour

Chargement de pression (1) (2)

Types 61L, 61LD et 61LE : barre 50 livres par pouce carré/3,4

avec le chapeau fermant en acier spécial

Types 61H et 61HP : barre 100 livres par pouce carré/6,9

Chaînes de pression de débouché

Matériaux de construction

Enveloppe de déclencheur : Fonte

Cas pilote de Body et de ressort : Fonte

Diaphragme de commande : Nitriles (NBR) ou

Fluorocarbone (FKM)

Pilote supérieur et inférieur Diaphragm

Types 61L et 61H : Nitriles (NBR) ou fluorocarbone (FKM)

Type 61HP : Le néoprène (CR) ou fluorocarbone (FKM)

Corps de valve principal

barre 400 psig/27,6 : Fonte ou acier de WCC

barre 1000 psig/69,0 : Acier de WCC

Pièces d'équilibre en métal pour le corps de valve principal

barre 400 psig/27,6 : Acier inoxydable en laiton ou

barre 1000 psig/69,0 : Acier inoxydable

Sièges d'élastomère pour le corps de valve principal

Le néoprène (CR), nitriles (NBR), fluorocarbone (FKM)

Nylon (PA), ou polytétrafluoroéthylène (PTFE)

Pièces d'équilibre en métal pour le pilote : Acier inoxydable en acier et,

Fonte, aluminium, laiton, ou zinc

Sièges d'élastomère pour le pilote : Nitriles (NBR)

ou fluorocarbone (FKM)

Gaskets pilote

Type 61L : Le néoprène (CR)

Types 61H et 61HP : Composition

Joints circulaires : Nitriles (NBR) ou fluorocarbone (FKM)

Filtre de la série P590

Type P594-1 : Laiton

Type P593-1 : Aluminium

Filtre remplaçable : Cellulose

Tuyauterie et garnitures

Tuyauterie d'acier inoxydable de cuivre ou et laiton, acier,

ou garnitures d'acier inoxydable

Type 1301F Supply Regulator pilote

Cas de corps et de ressort : Laiton

Disque de valve : Nylon) (de PA/PTFE

Garniture : Le néoprène (CR)

Pièces d'équilibre en métal : Acier inoxydable en laiton ou

Type soupape de sécurité de bruit de H110

Corps : Laiton

Disque : Nitriles (NBR)

Ressort : Acier inoxydable

Chaînes de pression de débouché du tableau 1.
