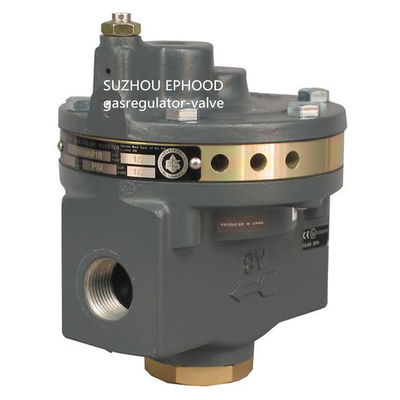

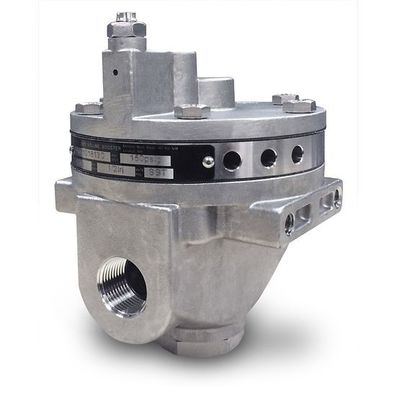

Sortie en aluminium de positionneur de propulseurs de volume 2625NS du clapet à gaz de Fisher 2625

Propulseurs de volume 2625NS de Fisher 2625

Fisher des propulseurs de volume de 2625 séries sont habitués en même temps qu'un positionneur sur une soupape de commande d'étranglement pour augmenter frotter la vitesse. Le 2625NS est une version nucléaire de service et emploie les composants élastomères qui améliorent pour résister à des environnements de haute température et de rayonnement. Les 2625 et les 2625SST sont certifiés pour l'usage dans des applications équipées de système de sécurité (SIS). La certification est par l'exida consultant le LLC, un fournisseur global de la sécurité fonctionnelle et degré de sécurité de système de contrôle.

Le propulseur incorpore le deadband fixe, la construction molle de siège, et une restriction intégrale de by-pass pour éliminer les problèmes de saturation de positionneur qui peuvent se poser avec les propulseurs de volume qui n'ont pas ces caractéristiques. Ajustement de la restriction intégrale de by-pass

est nécessaire pour la stabilité du système. Cet ajustement n'affecte pas le deadband du propulseur de volume, mais permet à la soupape de commande de répondre à de petits changements de signal d'entrée sans sacrifier l'exactitude équilibrée. Il permet également au propulseur de fournir la sortie à fort débit pour la course rapide si grand, des changements de signal d'entrée rapide se produisent.

Le propulseur de volume est utilisé pour améliorer frotter la vitesse. Si le contrôle de valve de précision est exigé, l'utilisation d'un positionneur est recommandée. Si le propulseur de volume doit être employé seulement avec un déclencheur, pour sur le ‐ outre du contrôle, la restriction intégrale de by-pass au propulseur doit être fermé (a tourné entièrement dans le sens horaire).

Des connecteurs et la tuyauterie peuvent être installés avec 2625 ou propulseur de volume 2625NS pour l'essai diagnostique.

Les 2625 est certifiés pour l'usage dans des applications équipées de système de sécurité (SIS). La certification est par l'exida consultant le LLC, un fournisseur global de la sécurité fonctionnelle et degré de sécurité de système de contrôle. La certification de SIS est identifiée sur le produit par un label apposé au logement d'ower.

Caractéristiques

Chaînes de pression d'approvisionnement

Une fois utilisé en même temps qu'un positionneur ou tout autre accessoire pneumatique, sifflez toujours le positionneur et le propulseur de volume avec un approvisionnement commun par un régulateur 67D, 67DR, ou 95H de Fisher. Un filtre de capacité élevée, tel que Fisher 262K, devrait être installé dans la canalisation d'alimentation au régulateur. La pression d'approvisionnement ne doit pas également dépasser l'estimation maximum de pression du déclencheur. Les constructions sont disponibles dans deux gammes d'approvisionnement de maximum. Une fois normalement utilisé avec des déclencheurs de diaphragme : Barre jusqu'à 2,8 (40 psig) une fois normalement utilisé avec des déclencheurs de piston : Barre jusqu'à 10,3 (150 psig)

Pression de signal d'entrée

Sortie de positionneur

Pression maximum de signal d'entrée

barre 10,3 (150 psig)

‐ Fixe d'entrée au rapport de pression de sortie de ‐

1 à 1

Deadband nominal

Pour cent d'envergure de sortie de positionneur (1) :

2,4 millimètres (0,094 pouces) de port d'échappement : 2%

9,5 millimètres (0,375 pouces) de port d'échappement : 3,5%

12,7 millimètres (0,5 pouces) de port d'échappement : 5%
