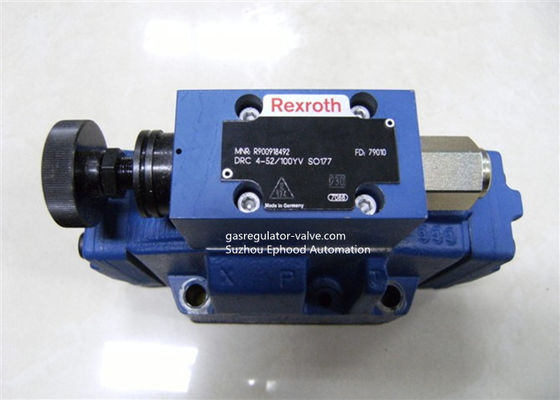

Subplate montant le pilote Operated DRC4-52/100-YV de vanne électromagnétique de Rexroth

Valve DRC4-52/100-YV d'Operated Pressure Reducing de pilote de vanne électromagnétique de Rexroth

Valve DRC4-52/100-YV d'Operated Pressure Reducing de pilote de Rexroth

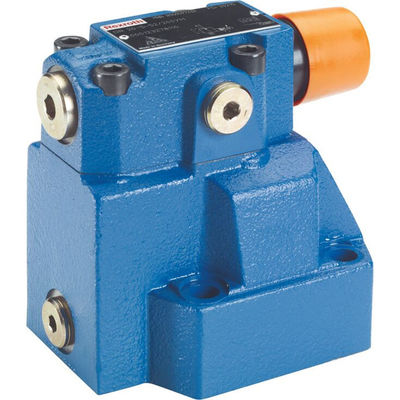

La valve réduisant la pression de Rexroth, pilote-a actionné DR (C)

Soupape de commande pilote sans insertion principale de bobine

Caractéristiques

1) Pour le support de subplate

2) Modèle de mise en communication selon OIN 5781

3) Pour la connexion filetée

4) Comme valve de cartouche

5) 4 types d'ajustement, sur option :

-- Bouton rotatoire

-- Douille avec l'hexagone et le chapeau protecteur

-- Bouton rotatoire verrouillable avec l'échelle

-- Bouton rotatoire avec l'échelle

6) 5 estimations de pression

7) Anti-retour le clapet, facultatif (le seul support de subplate)

8) conception Corrosion-protégée

Fonction, section

Les soupapes de refoulement du type DR sont les valves réduisant la pression pilote-actionnées commandées du circuit secondaire. Les valves réduisant la pression comprennent fondamentalement la valve principale (1) avec l'insertion principale de bobine (3) et la soupape de commande pilote (2) avec le type d'ajustement.

En position de repos les valves sont ouvertes. Écoulements de fluide hydrauliques du canal B par l'intermédiaire de l'insertion principale de bobine (3) pour creuser des rigoles A sans restrictions. La pression s'est appliquée pour creuser des rigoles des actes du côté principal inférieur de bobine. En même temps, de la pression est appliquée au côté à ressort de la bobine principale (3) par l'intermédiaire du bec (4) et à la boule (6) dans la soupape de commande pilote (2) par l'intermédiaire du canal (5). Elle agit également par l'intermédiaire du bec (7), de la ligne de contrôle (8), du clapet anti-retour (9) et du bec (10) sur la boule (6). Selon l'arrangement du ressort (11), une pression s'accumule devant la boule (6), dans le canal (5) et au printemps la chambre (12) tenant la bobine de contrôle (13) en position d'ouverture. L'hydraulique

le fluide dans le canal B peut couler par l'intermédiaire de l'insertion principale de bobine (3) pour creuser des rigoles A sans restrictions jusqu'à ce qu'une pression s'accumule dans le canal A qui dépasse l'ensemble de valeur au ressort (11) et ouvre la boule (6). Entrées de bobine de contrôle les 13) (dans la direction se fermante.

L'à pression réduite désiré est réalisé quand il y a un état d'équilibre entre la pression dans le canal A et l'ensemble de pression au ressort (11). Le retour pilote d'huile de la chambre de ressort (14) est toujours réalisé extérieurement par l'intermédiaire de la ligne de contrôle (15) dans le réservoir.

Pour le dos de circulation du canal A pour creuser des rigoles B, un clapet anti-retour (16) peut sur option être installé. Une connexion d'indicateur de pression (17) tient compte du contrôle de l'à pression réduite dans le canal A.

Détails de commande pour choisir Number modèle
